電子顯微鏡下的超導量子位元
看看超導量子電路實際長什麼樣子
▲首先可以先欣賞一下Transmon的 layout。（a）顯微鏡底下的電路圖，（b）對應的電路圖，此圖中有一個 Qubit（紅色 Transmon）、一個 readout resonator（天藍色），兩條 feed\mathcal{L}ine 個別驅動（Drive）量子位元與 readout resonator。各元件間利用電容作耦合。另外有一條 Flux line 連到 Qubit 旁，會產生磁場來改變 Transmon 的操作頻率。（c）readout resonator 因為與量子位元耦合，會受到量子位元在 \(|0\rangle\) 或 \(|1\rangle\) 狀態的差異產生頻譜的位移，利用 readout resonator 頻譜的位移的特性來得知量子位元的狀態。
arxiv.org/pdf/2106.11352
▲從其中一側的約瑟夫森節著手，改成串連許多約瑟夫森節構成一個電感\(L\)，稱為Fluxonium。
Ref: 10.1038/s41467-021-26686-x

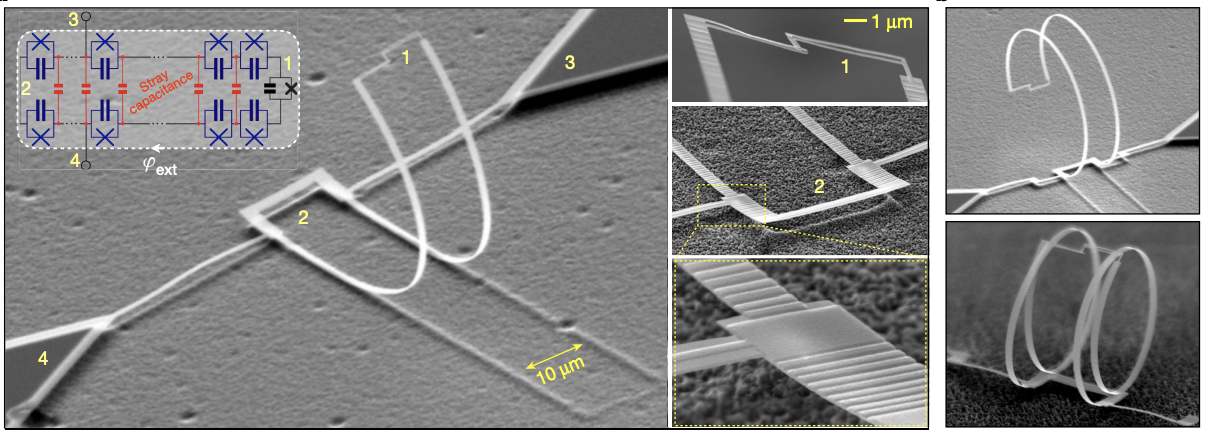

▲Blochnium可以說是電感進一步串連的Fluxonium。其立體結構非常有趣。
Ref: 10.1038/s41586-020-2687-9

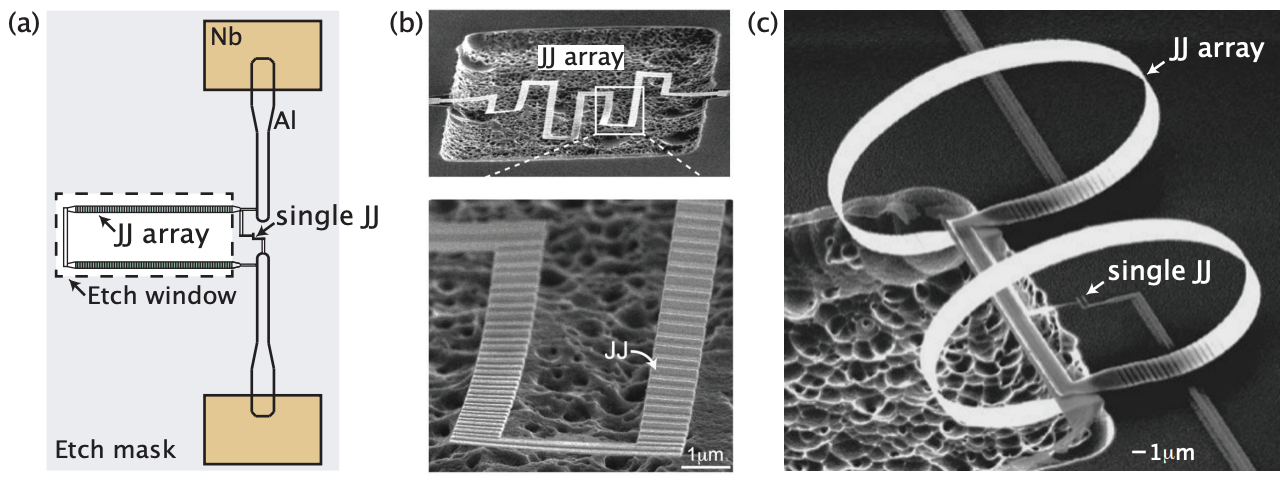

▲另一張Fluxonium/Blochnium中的約瑟夫森節陣列蝕刻製程的圖片。此圖可以很明顯地看出捲鬚結構是由一連串的約瑟夫森節串連而成。
Ref: arxiv: 2411.10396
王培儒
