如何送訊號到量子位元？

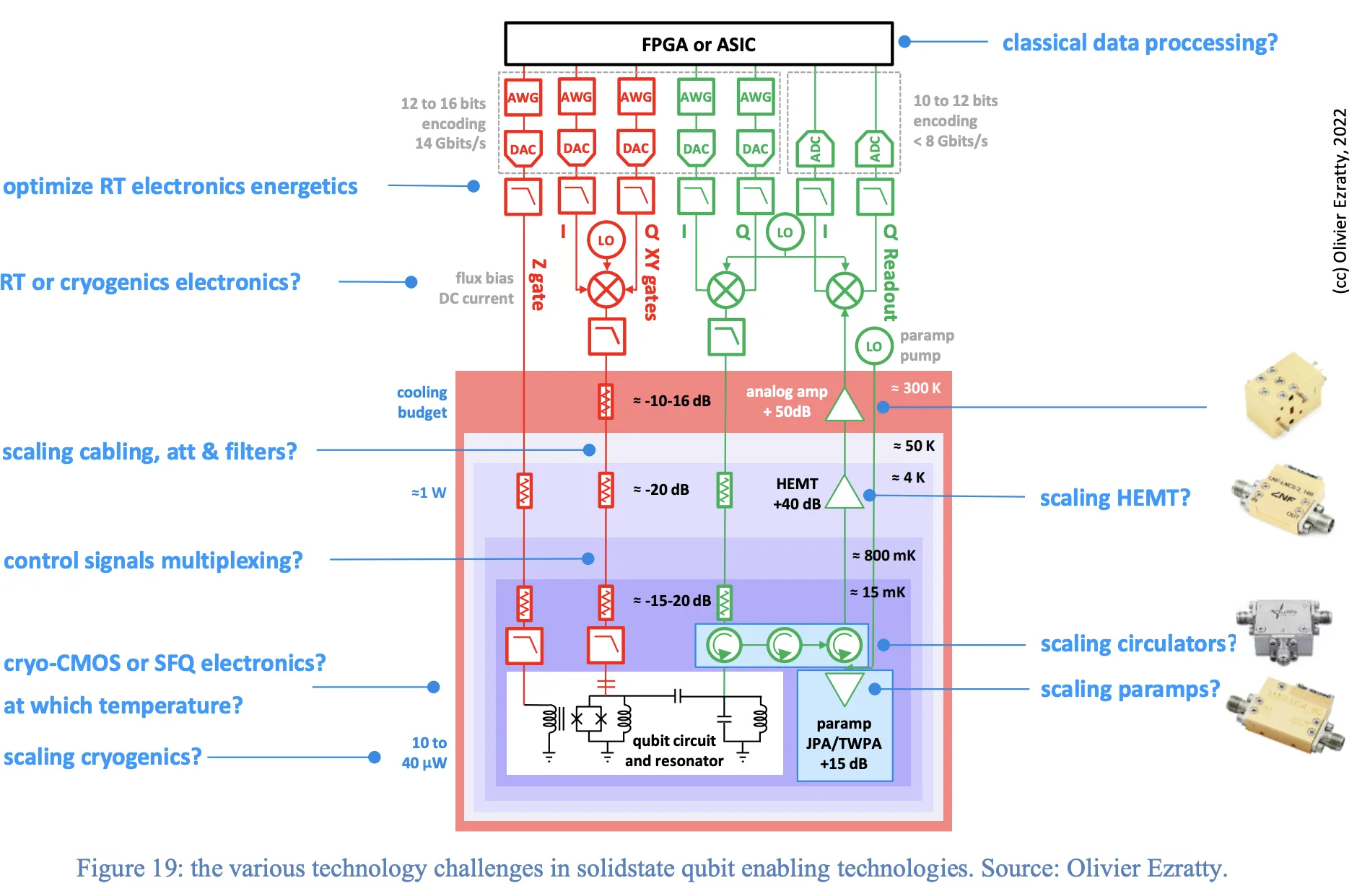

前文介紹量子電腦複雜的硬體設計，本節稍微介紹一下超導電腦控式訊號的線路設計。控制訊號由任意波形產生器(AWG)生成數位訊號，透過數位-類比轉換器(DAC)轉換成類比訊號，通過層層的濾波器送入到量子位元電路中，然後回饋出來的訊號再通過類比-數位轉換器(ADC)換成數位訊號由儀器量測。
Ref: arxiv: 2303.15547
前面在「超導量子電腦長什麼樣子？」文中可以見到大量的線路層層穿越低溫腔進入到量子位元中，如此複雜的線路需要精密的設計、降噪、隔熱，容易增加成本和出錯率，造成大型化（scalable）的困難度。以下講解兩種可能的方案，試圖減少穿越的線路。

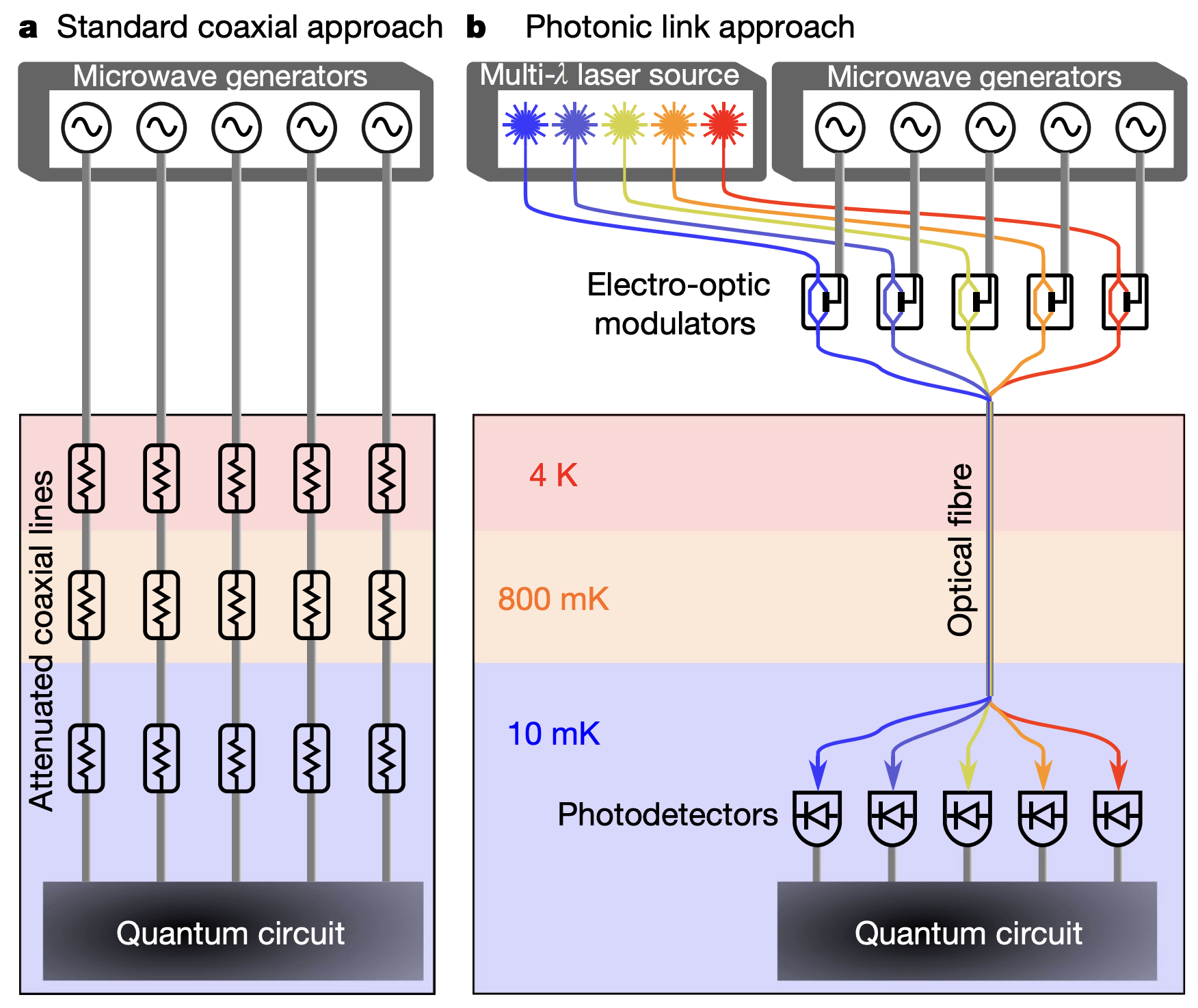

▲光纖方案，（a）是傳統控制線路，（b）採用不同波長的載波混波技術，將控制訊號透過光電轉換器放到對應的載波上，通過光纖束進入到腔體中，再轉換回控制Qubit的控制訊號。
Ref: DOI: 10.1038/s41586-021-03268-x

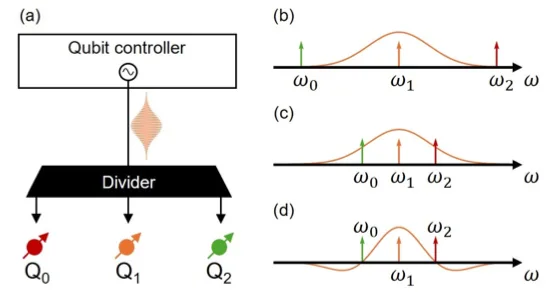

▲透過Qubit頻率隔離，並且利用設計過的控制頻譜訊號，使得Qubit之間的控制可以隔離開來，便可通過單一控制線路控制多個Qubit。
arXiv:2501.10710v1
王培儒
