QC-Fab:超導量子晶片的製程與品質

講者:陳彥君 博士(Yen-Chun Chen)

中央研究院關鍵議題研究中心 研究助技師

Workshop session:2026.02.06

在IQM的KQCircuits課程中,我們看到量子電路如何從程式參數變成版圖。但版圖上的尺寸正確,仍不代表製作出來的量子位元就有好的表現。薄膜、材料界面、約瑟夫森節與封裝,都會影響實際晶片的特性。此次QC-Fab的介紹,便是從製程端來看超導量子電腦需要解決的問題。

陳彥君博士介紹中研院量子晶片製程研發平台QC-Fab

▲ QC-Fab全名是Quantum Chip Fabrication Space,中文為量子晶片製程研發平台。演講由陳彥君博士介紹平台的設備、製程發展與量測成果。對超導量子晶片而言,目標是讓同樣的設計能穩定地被製作出來,並且在低溫量測時維持良好的量子特性。

製造與測試必須一起看

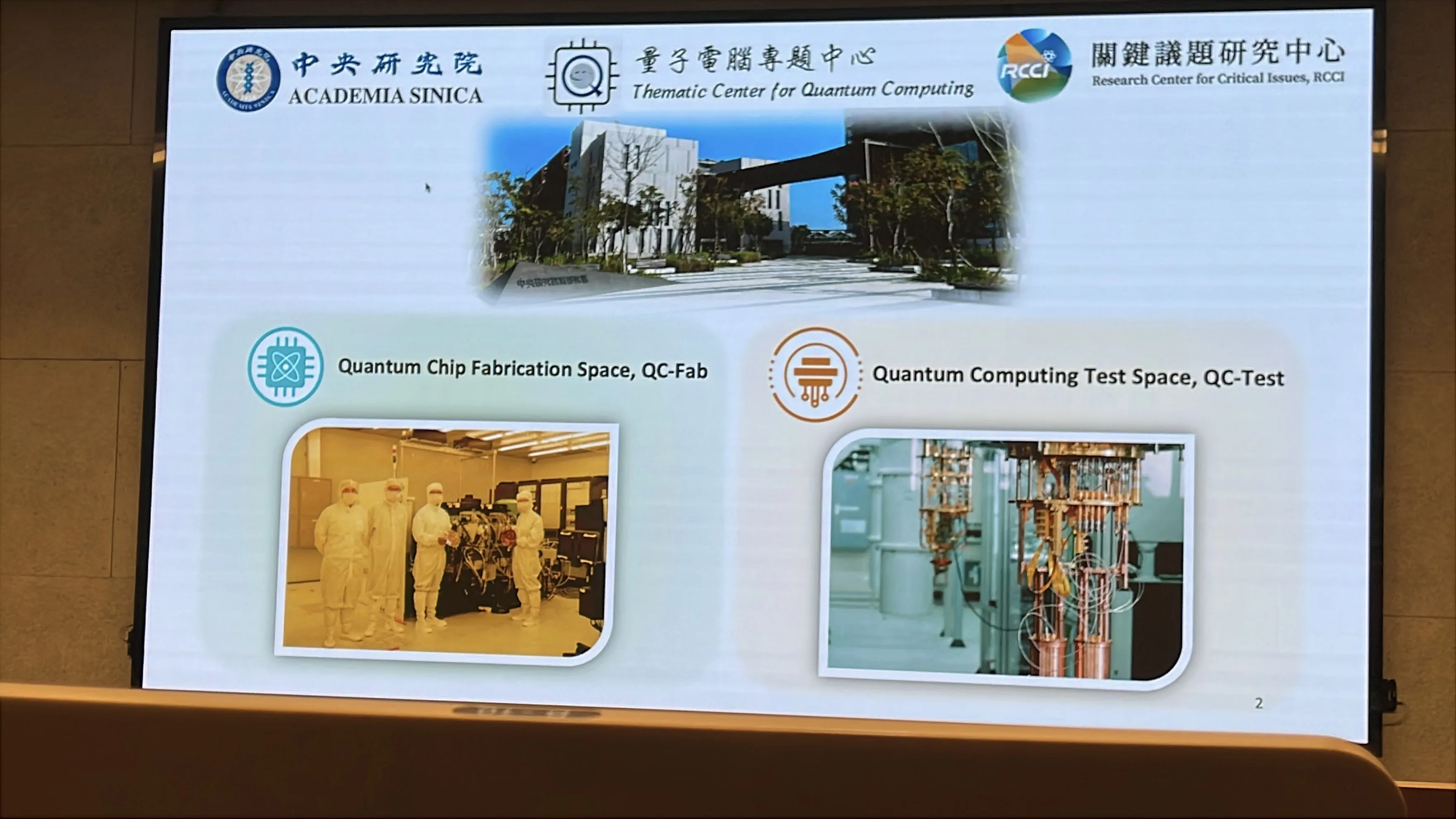

中研院QC-Fab製程平台與QC-Test測試平台的分工

▲ 中研院量子電腦專題中心的兩個平台:左邊QC-Fab負責晶片製程,右邊QC-Test負責低溫測試與控制。這樣的配置可以把製作與驗證串起來。若某一批晶片的相干時間較短,就能回頭比較薄膜、清潔、接面或封裝條件,再用下一批樣品確認修改是否有效。

量子晶片的製程開發因此需要同時觀察兩件事:能否穩定完成圖形與元件,以及完成後的量子品質。看起來相似的晶片,可能有不同的能量損失與頻率分布;只靠室溫顯微照片,很難得知全部答案。

一間量子晶片無塵室需要哪些設備?

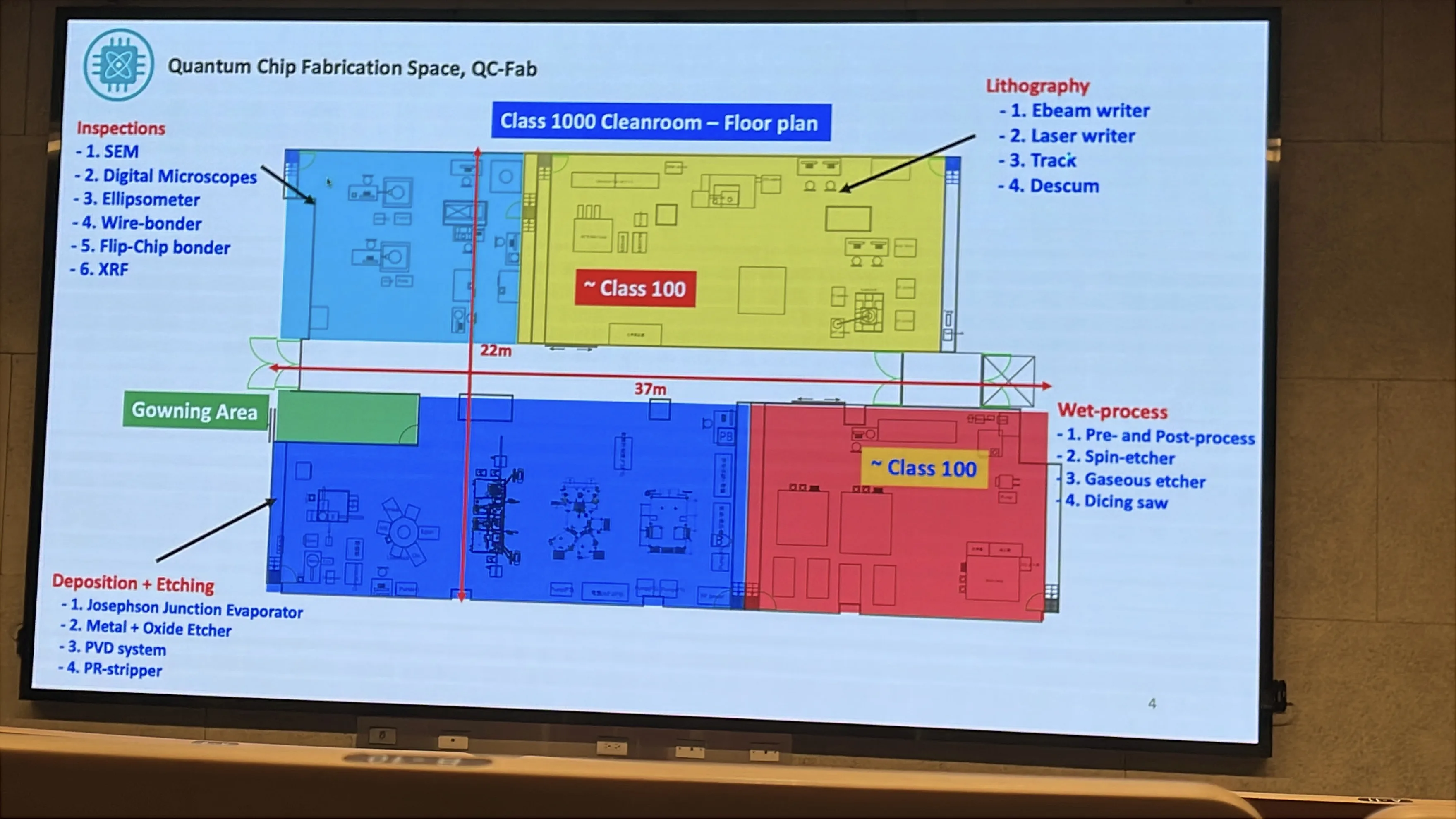

QC-Fab無塵室的微影、檢測、沉積蝕刻與濕製程區域

▲ QC-Fab的無塵室配置圖。整體標示為Class 1000,微影與部分濕製程區域另標示約Class 100。從設備配置可以看到一顆晶片需要經過不同工序:電子束或雷射直寫定義幾何,鍍膜與蝕刻形成電路,再透過顯微鏡、膜厚量測與電性檢查確認結果;打線與覆晶接合則把晶片接到後續測試需要的介面。

這邊值得注意的是,無塵室的等級描述環境中的粒子控制,不能直接當成量子位元品質的指標。量子品質還需要搭配材料、製程條件與低溫量測判斷。設備齊全的意義,是讓不同製程可以在較可控的環境裡重複執行,逐步找出影響性能的因素。

為什麼相同晶片上的量子位元也有差異?

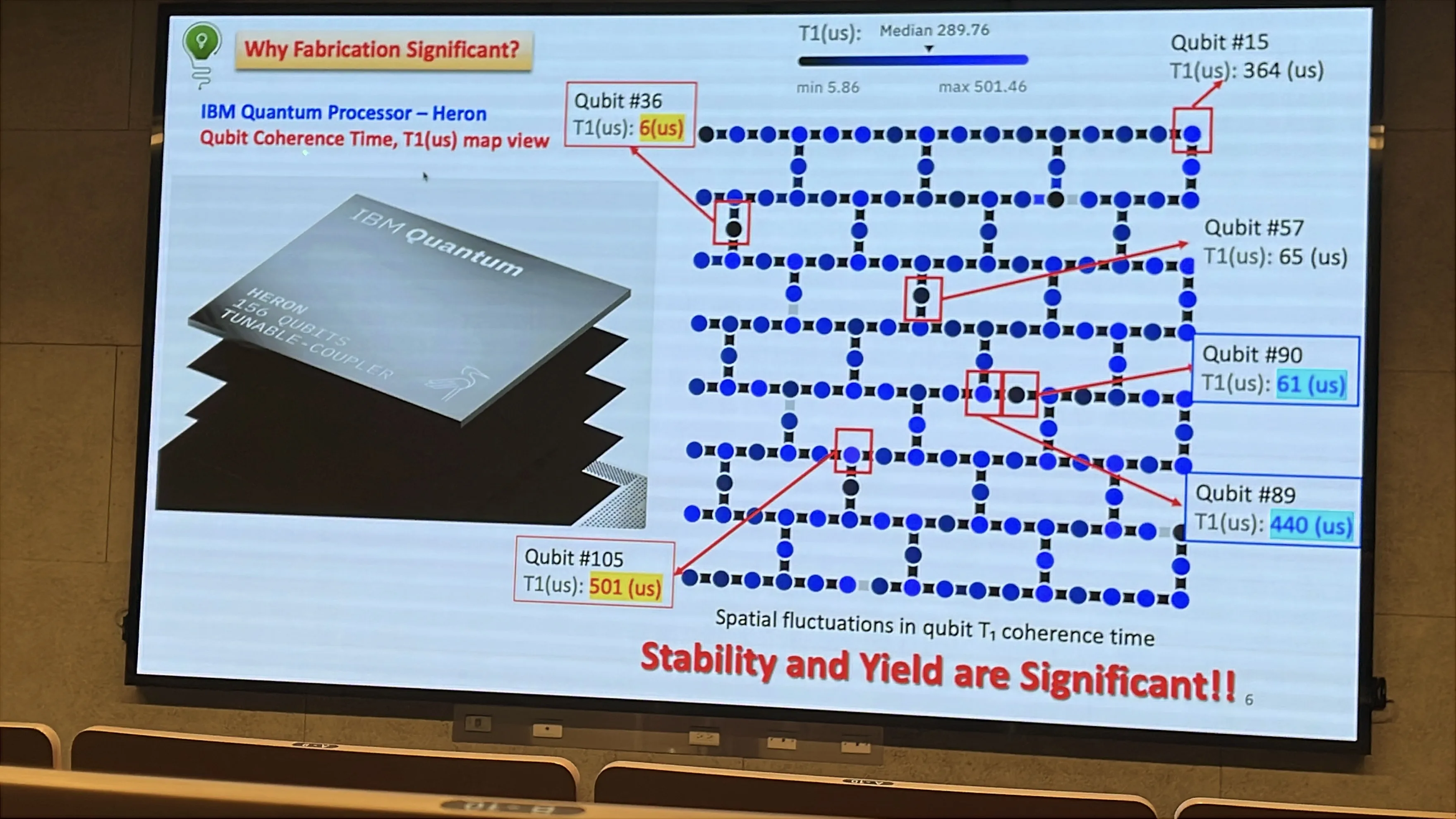

演講引用IBM Heron晶片不同位置的T1能量弛豫時間分布

▲ 講者以IBM Heron的資料快照,說明同一顆多位元晶片上也會有明顯差異。圖中標示的\(T_1\)約從\(6\,\mu\mathrm{s}\)到\(501\,\mu\mathrm{s}\),中位數約\(290\,\mu\mathrm{s}\)。\(T_1\)是激發態能量弛豫的時間尺度,越長通常代表量子位元能把激發維持得更久。

這張圖的重點是分布與一致性:設計量子電路時,不能只看到最高的那一顆。較弱的量子位元可能限制可用的電路或糾錯配置。不過,單張\(T_1\)分布圖並不能把差異全部歸因到某一種製程;材料缺陷、頻率位置、環境與量測時刻等因素,都需要進一步實驗才能分辨。

材料界面、約瑟夫森節與三維整合

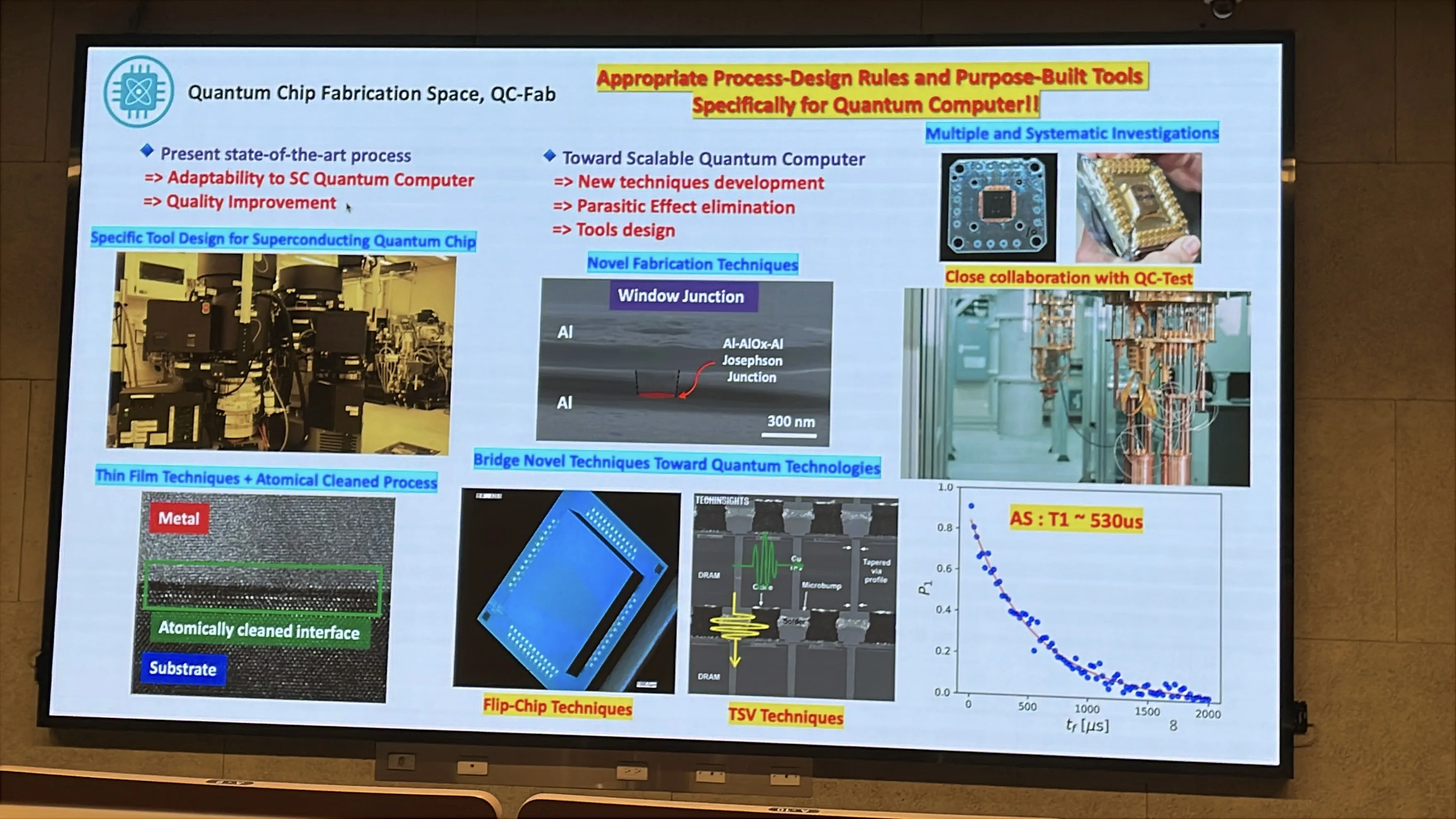

QC-Fab的薄膜界面、Window Junction、覆晶與TSV研究方向

▲ 這張圖把QC-Fab的工作分成幾個層次。左側是超導薄膜與乾淨的材料界面;中央是Window Junction的截面,利用Al–AlOx–Al結構形成約瑟夫森節;下方則列出Flip-Chip(覆晶)與TSV(矽穿孔)等整合方向。右側強調與QC-Test合作,將製程結果放回低溫環境驗證。

量子位元數量增加後,除了單一元件品質,還會遇到走線、封裝與寄生耦合的問題。覆晶與垂直互連提供了不同的佈線空間,但也引入接合與界面的新條件,因此必須同時考慮製程和電磁設計。投影片將這些列為邁向可擴展系統的技術方向,不能把圖中的每種示意都直接視為已完成量產的量子製程。

如何解讀QC-Fab展示的量測成果?

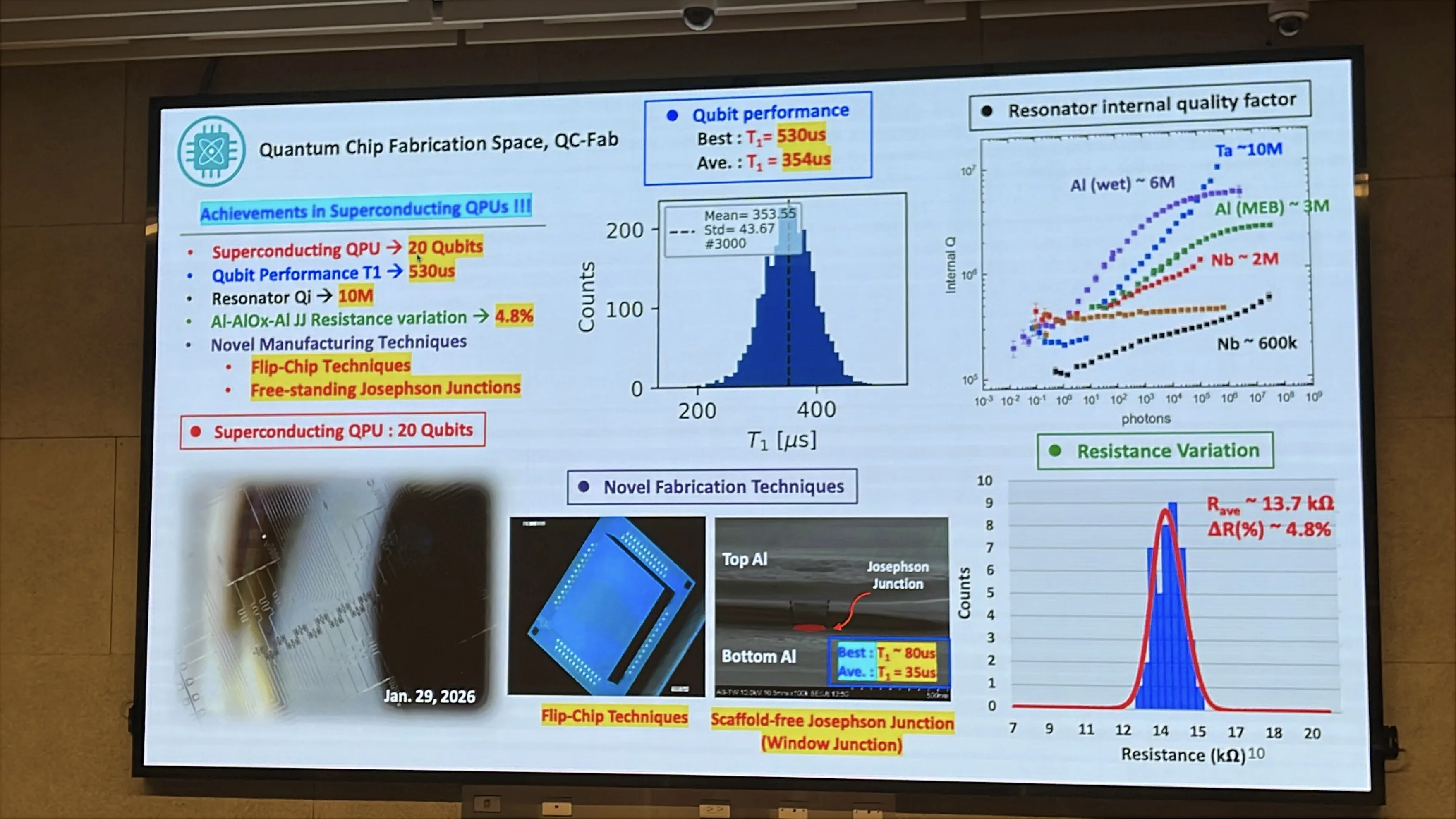

QC-Fab展示20位元QPU、T1分布、諧振器品質因子與接面阻值分布

▲ 演講把不同面向的成果放在同一張圖中:20位元QPU、\(T_1\)量測分布、諧振器內部品質因子\(Q_i\),以及約瑟夫森節阻值的變異。這幾個指標回答的問題不同,值得分開看。

中央直方圖展示約3,000次量測的\(T_1\)分布,平均約\(354\,\mu\mathrm{s}\),並標示最佳值約\(530\,\mu\mathrm{s}\)。這裡呈現的是該組量測的統計,照片並沒有說明它等同於整顆20位元晶片所有位元的平均。右上方的\(Q_i\)曲線則用來比較諧振器的內部損失,且會隨驅動對應的光子數改變;讀圖時要連同橫軸的條件一起看。

右下方約瑟夫森節的阻值分布,平均約\(13.7\,\mathrm{k}\Omega\),投影片標示的變異約4.8%。阻值一致性可以提供接面製程的資訊,但它不是量子閘的保真度。下方Window Junction小圖還另外列出其示範元件的\(T_1\)數值,與上方530微秒的結果應分開解讀。把不同量測指標保留在各自的條件下,才能知道哪一項改善真正來自製程。

從研究樣品走向可重複的製程平台

QC-Fab的八吋晶圓製程目標與薄膜、接面和晶片製作服務規劃

▲ 演講最後列出標準化、自動化8吋晶圓製程、關鍵製程技術與人才培育等目標,並預告超導薄膜、圖形化薄膜、約瑟夫森節與完整量子晶片製作服務。投影片當時使用Coming soon,本文保留Workshop的時間背景;服務項目與開放進度可以參考平台的官方公告。

從此次介紹可以看出,量子晶片的擴展同時需要「做出更多元件」與「讓元件品質可重複」。QC-Fab與QC-Test的配合,讓製程改動有實際量測可以比對,也讓設計者能逐步掌握在地製程的能力與限制。這會是後續從少量實驗樣品走向多位元QPU的重要基礎。

Ref: 本文照片為2026年2月6日QC-Fab課程現場投影片。平台介紹:中研院關鍵議題研究中心-量子晶片製程研發平台;製程平台背景:中研院發布量子晶片製程科學成果;講者資料:關鍵議題研究中心研究人員。
