FUJITSU:FTQC研發與挑戰

Yoshiyasu Doi, Senior Research Director

Fujitsu Research Quantum Lab

2026.04.02 · 2026.10.03 補充整理

FUJITSU是日本量子電腦整機的製造、開發商,與日本RIKEN理研量子中心有深度合作,目標是開發出日本自研自製的FTQC量子電腦。這次演講的內容主要介紹、評估邁向大規模FTQC實用化所需要面對的課題。

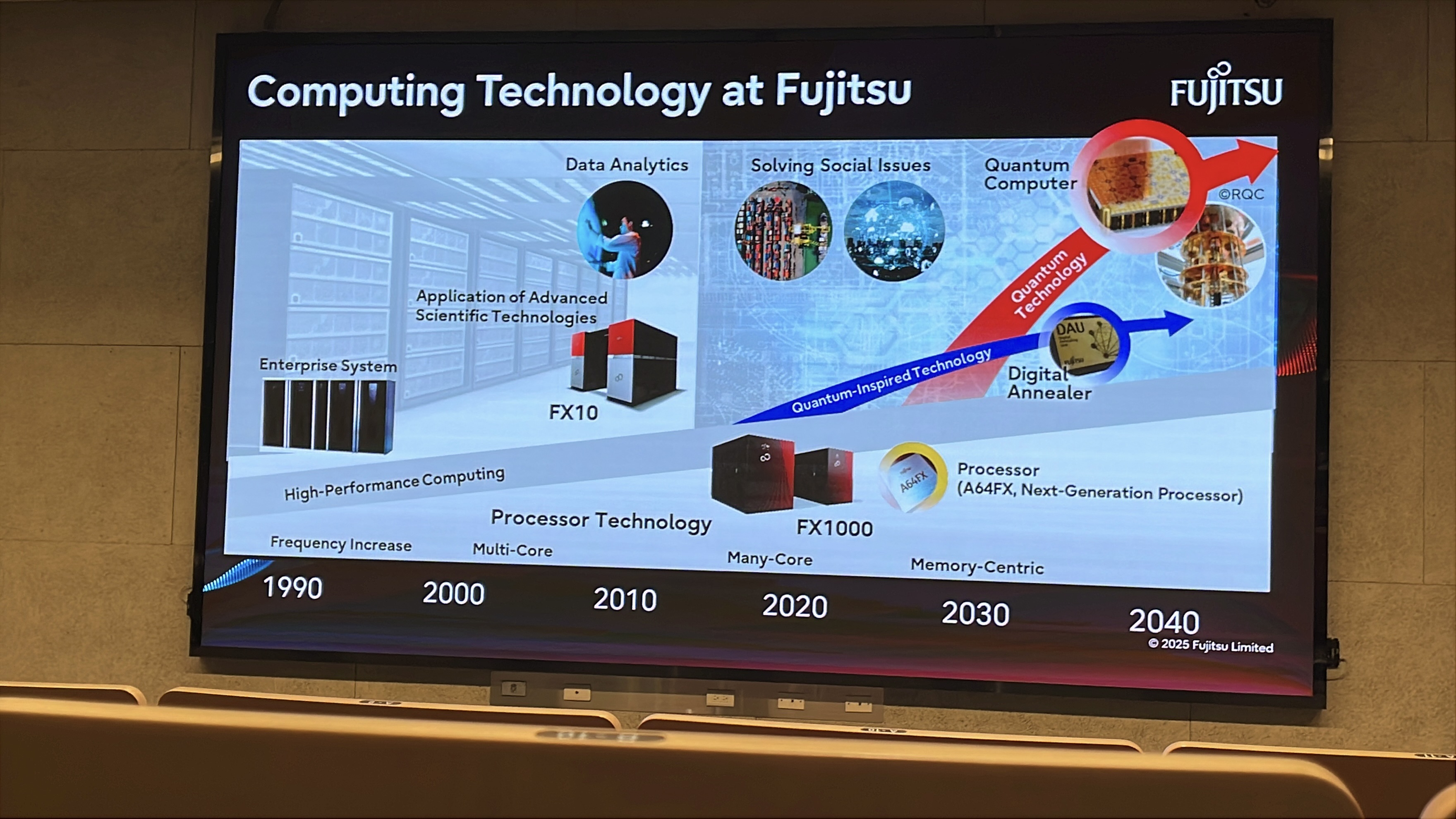

▲ FUJITSU在日本有企業級資料中心、超級運算中心建置的解決方案。下方有趣的提到FUJITSU各個階段算力提升的方式:

  1. 運算頻率提升:透過CPU高頻運算

  2. 多核心運算:多核心CPU

  3. 眾核心運算(Many-Core):透過更多運算核心提高平行處理能力

  4. 以記憶體為中心的架構(Memory-Centric):著重改善資料搬移、頻寬與運算核心之間的配合。

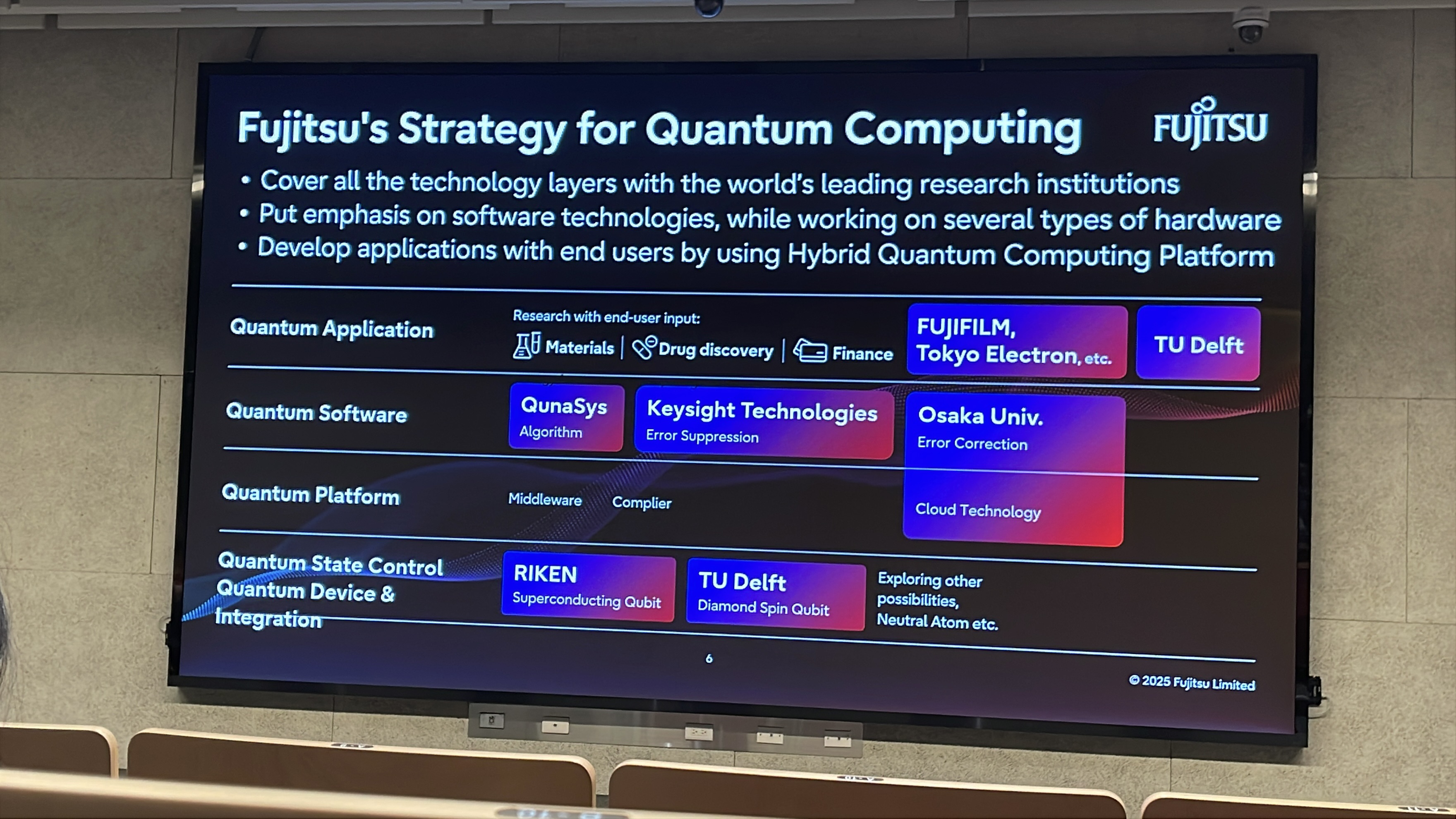

此外,也投入下一代量子科技與量子啟發式技術(Quantum-Inspired Technology)的計算發展。

量子電腦的種類

▲ 這張投影片把量子閘式系統(Quantum Gate Based System)與求解組合最佳化問題的 Ising Machine 並列。左側包含超導、離子阱、光子等量子硬體,右側則同時包含量子退火與古典 CMOS 電路等方案。這裡要留意,Ising machine 是求解問題的架構分類,不代表每一種機器都使用量子效應;Fujitsu 的 Digital Annealer 也不能直接當成通用閘式量子電腦。

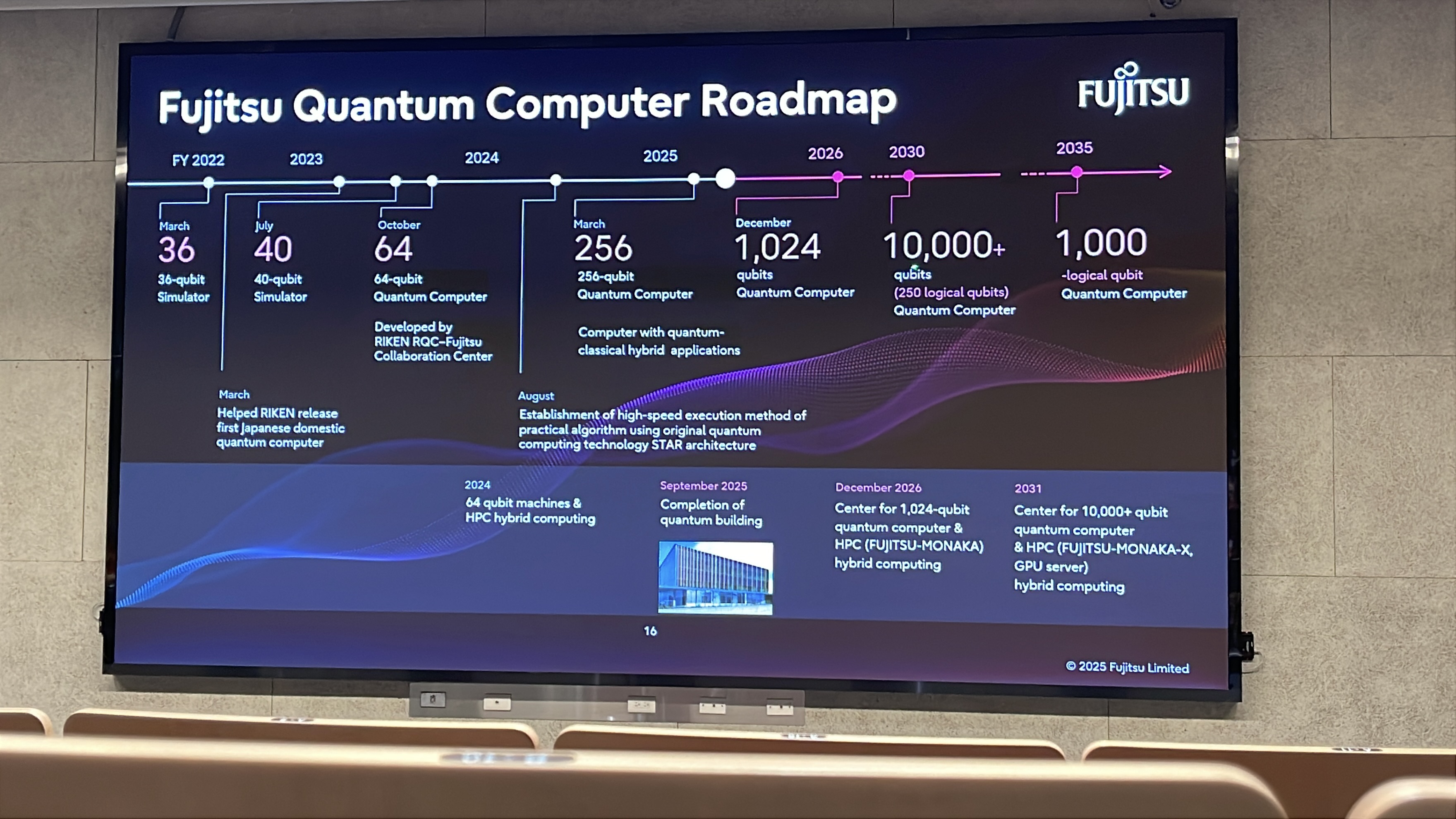

▲ FUJITSU的量子電腦路線圖。FUJITSU研究包含超導量子電腦、鑽石自旋量子電腦。「STAR架構」是 Space-Time efficient Analog Rotation 的縮寫,結合受量子糾錯保護的 Clifford 閘與直接實作的類比旋轉,以較少資源探索 early-FTQC。類比旋轉仍有殘餘錯誤,因此不能把「部分容錯」理解為所有運算都已完整受到保護。[STAR 原始論文]
Ref: https://global.fujitsu/en-global/technology/research/quantum
Ref: https://global.fujitsu/-/media/Project/Fujitsu/Fujitsu-HQ/technology/research/quantum/event-202503/FQD2025japan_guest_talk3.pdf



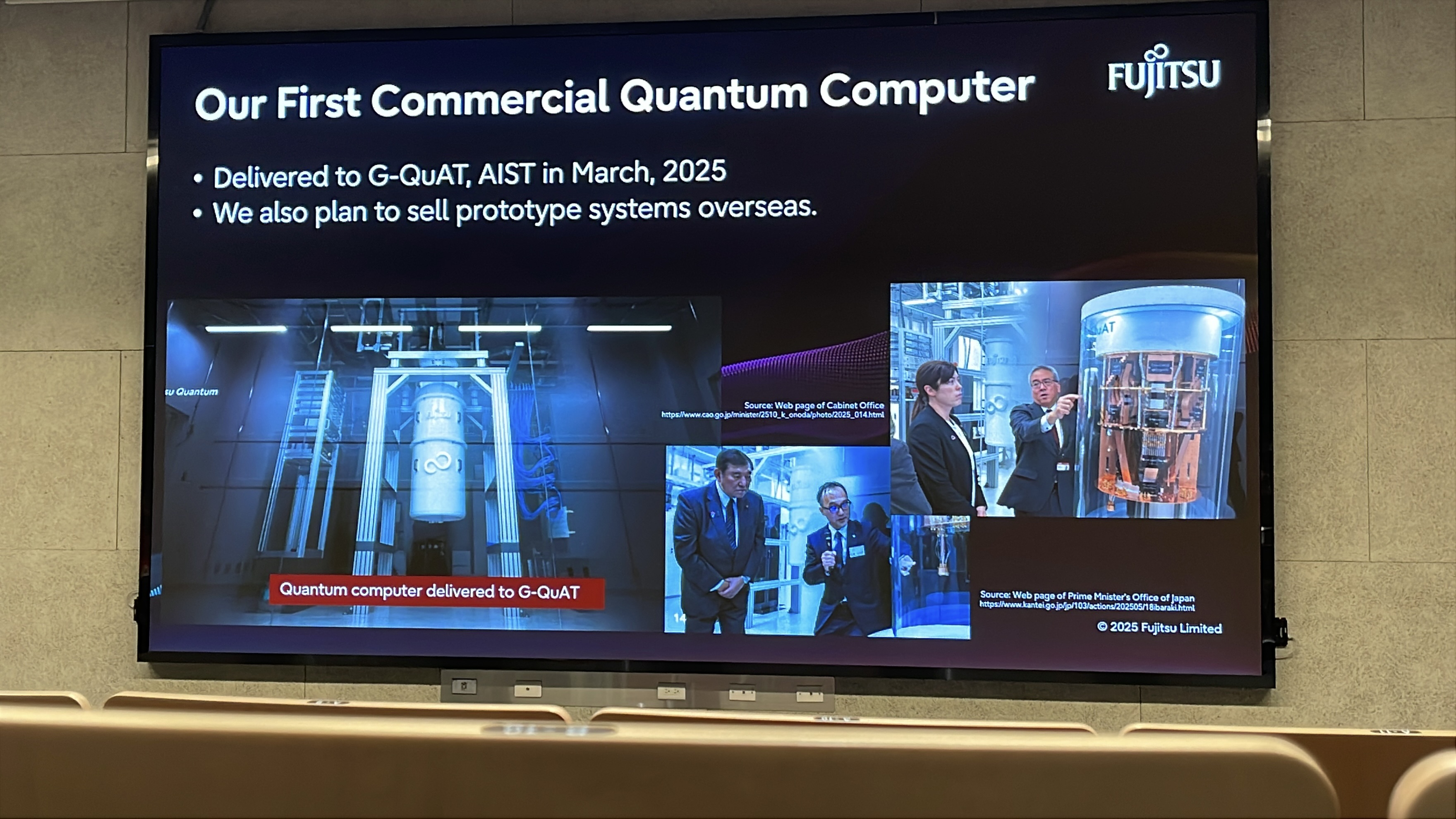

FUJITSU和RIKEN多量子位元系統開發

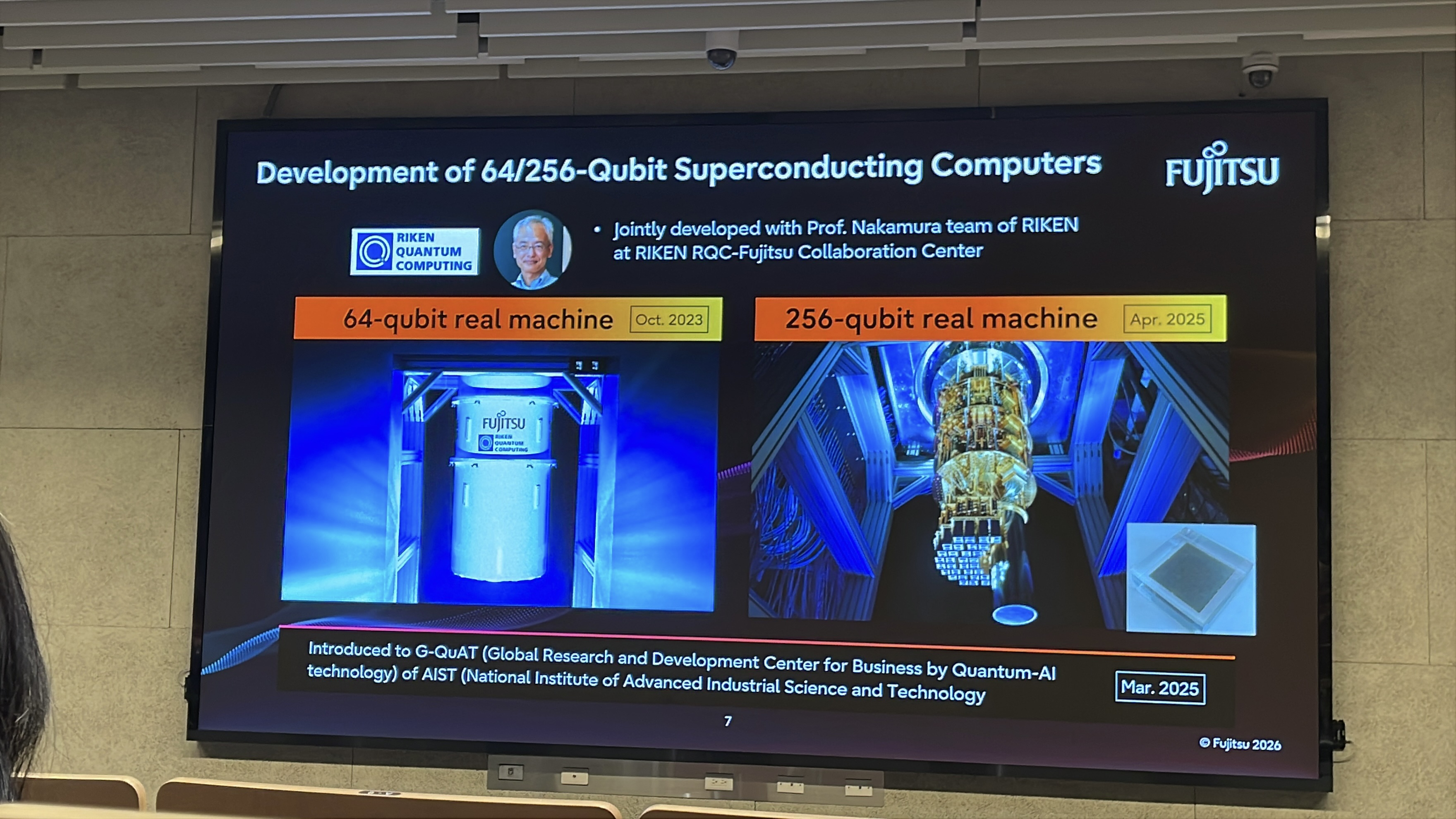

▲ FUJITSU和RIKEN的量子計算中心負責人中村泰信(Yasunobu Nakamura)合作開發多量子位元系統。 這個系列的發展重點,是讓量子晶片、封裝、低溫接線和控制電子學一起擴展。Transmon 沿著電荷量子位元的設計脈絡發展;磁通量子位元則是另一條超導電路路線,不能全都直接視為 Transmon 的前身。

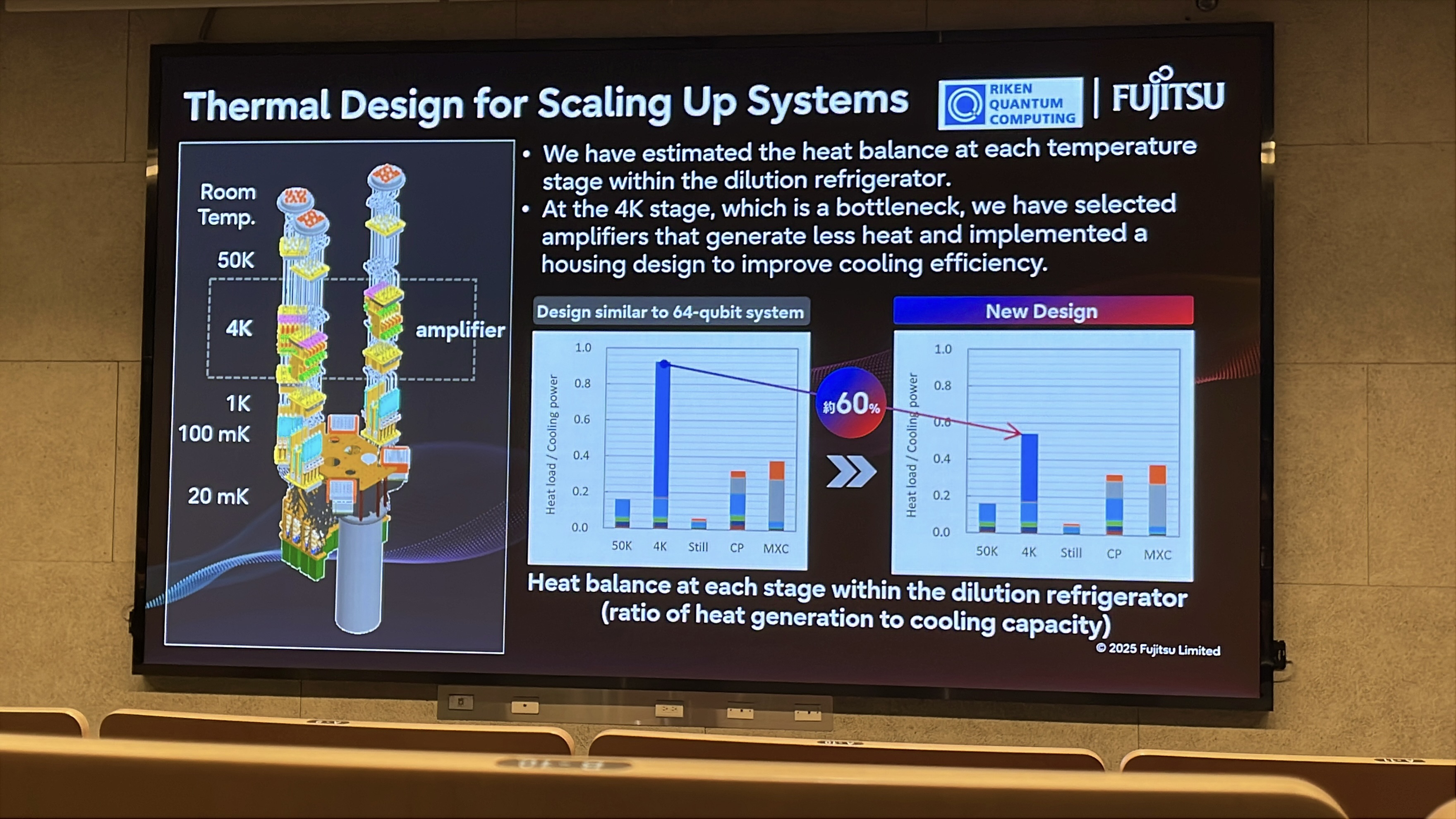

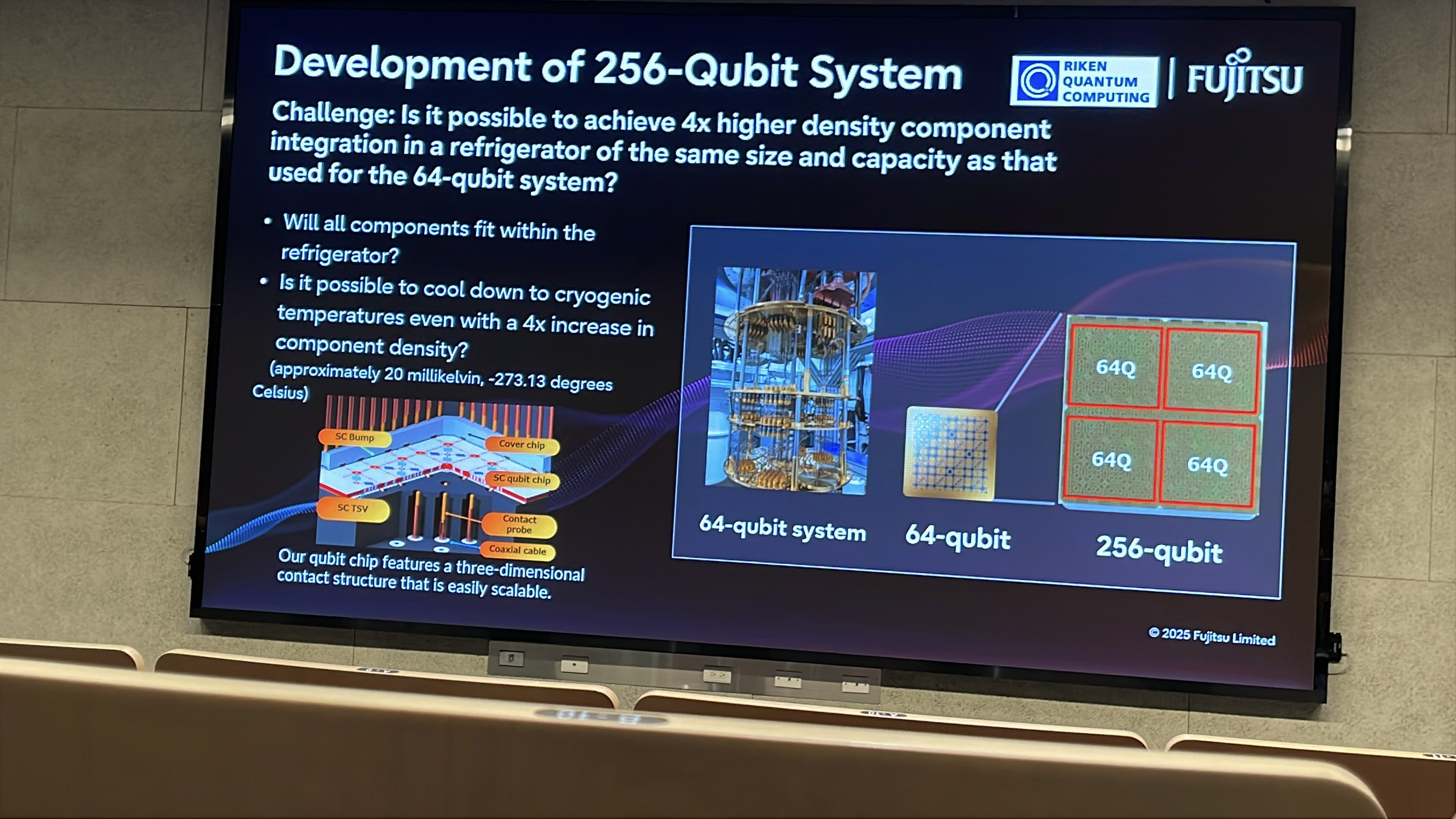

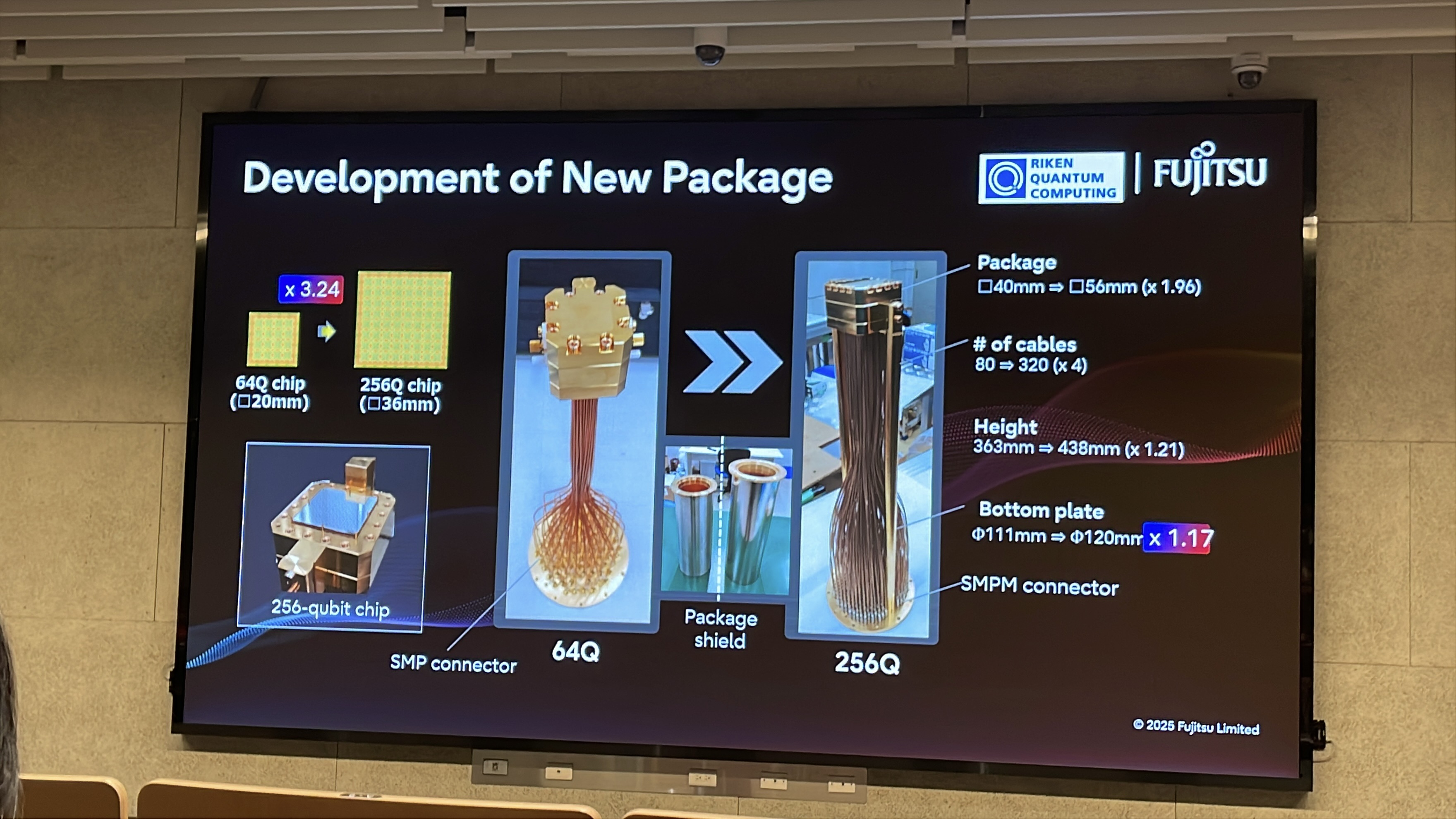

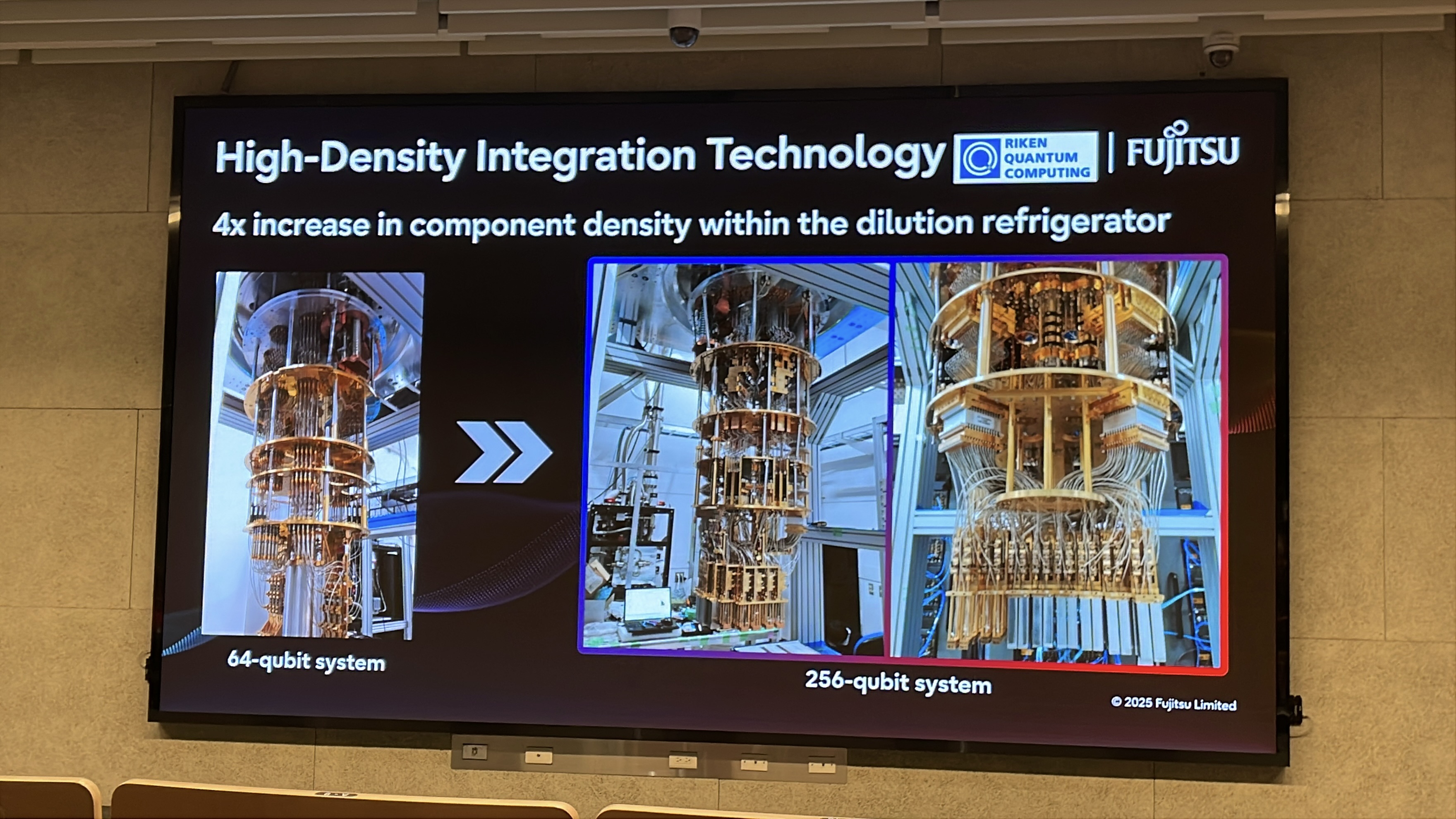

▲ FUJITSU和RIKEN已在2025年4月公布256量子位元系統。圖中以64量子位元系統的單位胞與三維接線架構為基礎,說明如何延伸晶片佈局與提高封裝密度;不是把四台獨立量子電腦直接拼在一起。[RIKEN 公告]擴展研究重點包含如何沿用既有64位元的硬體設計成果、提升裝置密度,但也要避免熱功率過度上升。

大尺寸超導電路面板與量子位元變異性

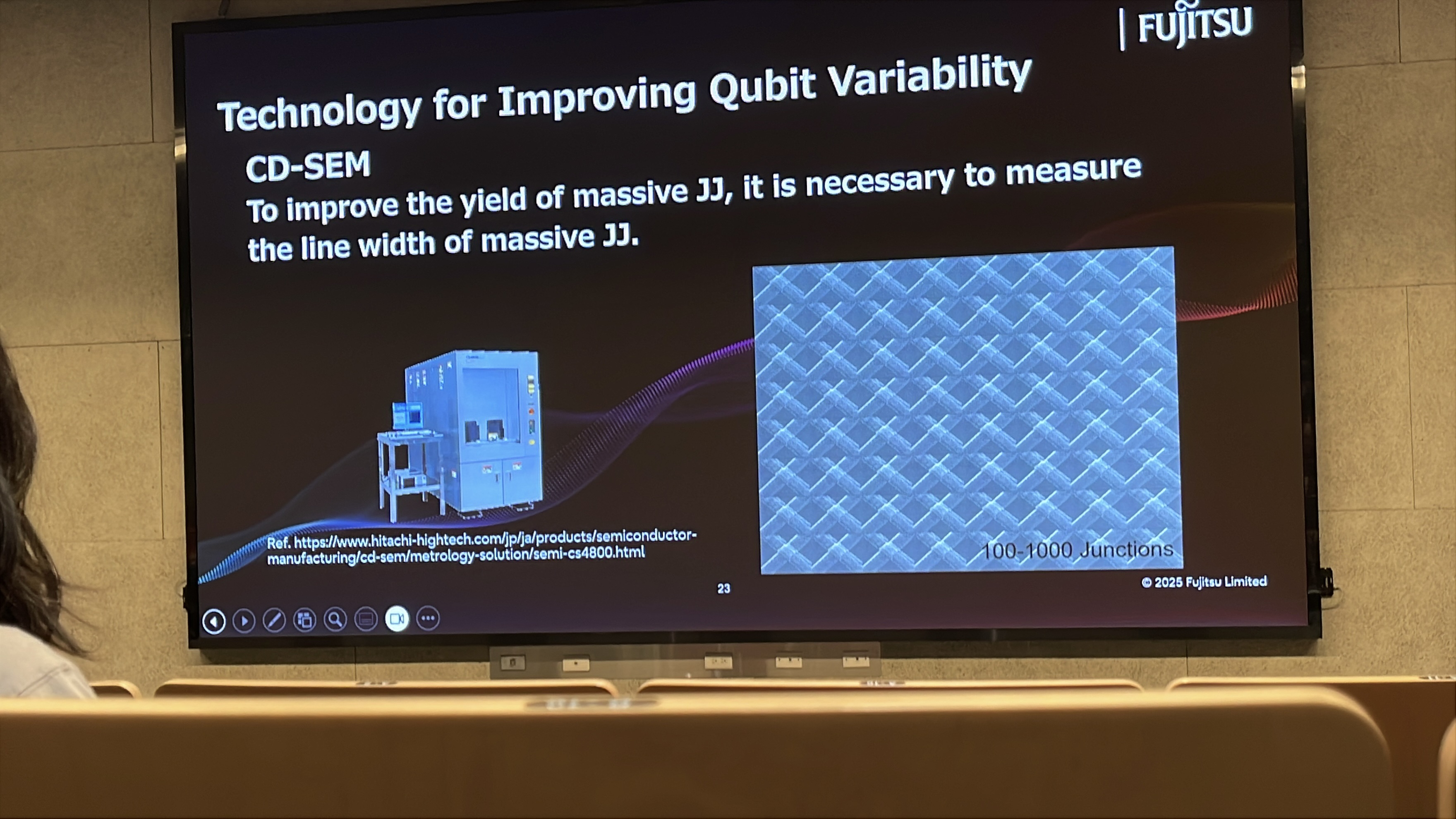

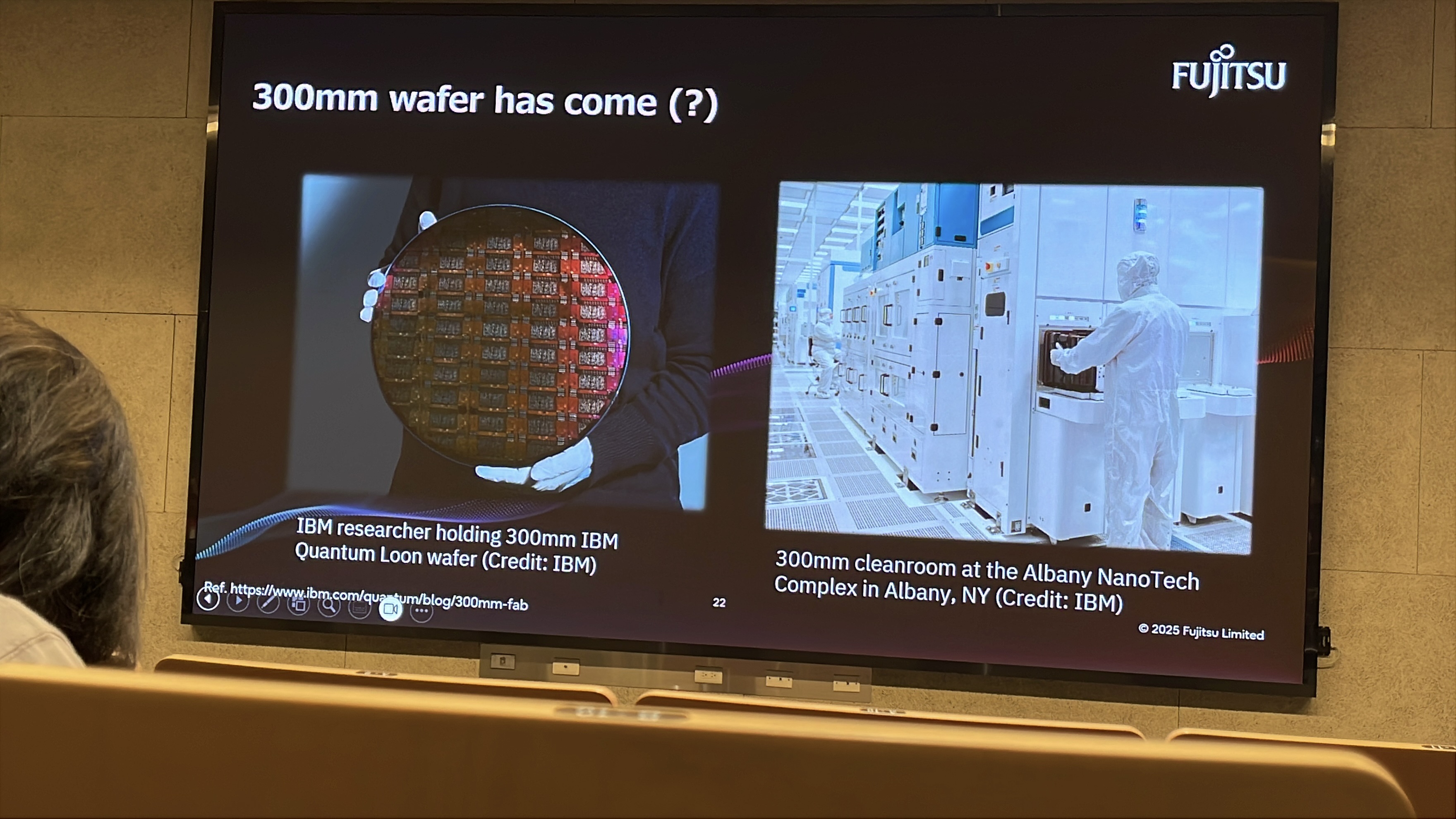

多量子位元晶片的製程開發,其實類似半導體晶圓產業,透過在大面積的晶圓上面集成大量量子電路。相關的量產議題,便牽涉到晶圓上量子位元的均質性。 由於量子響應非常敏感、約瑟夫森節需要極高的工藝,分佈在晶圓上的超導量子位元特性實際上是有一定差異的。可以透過後處理,來讓晶圓上的量子位元更接近各自設計的目標參數。

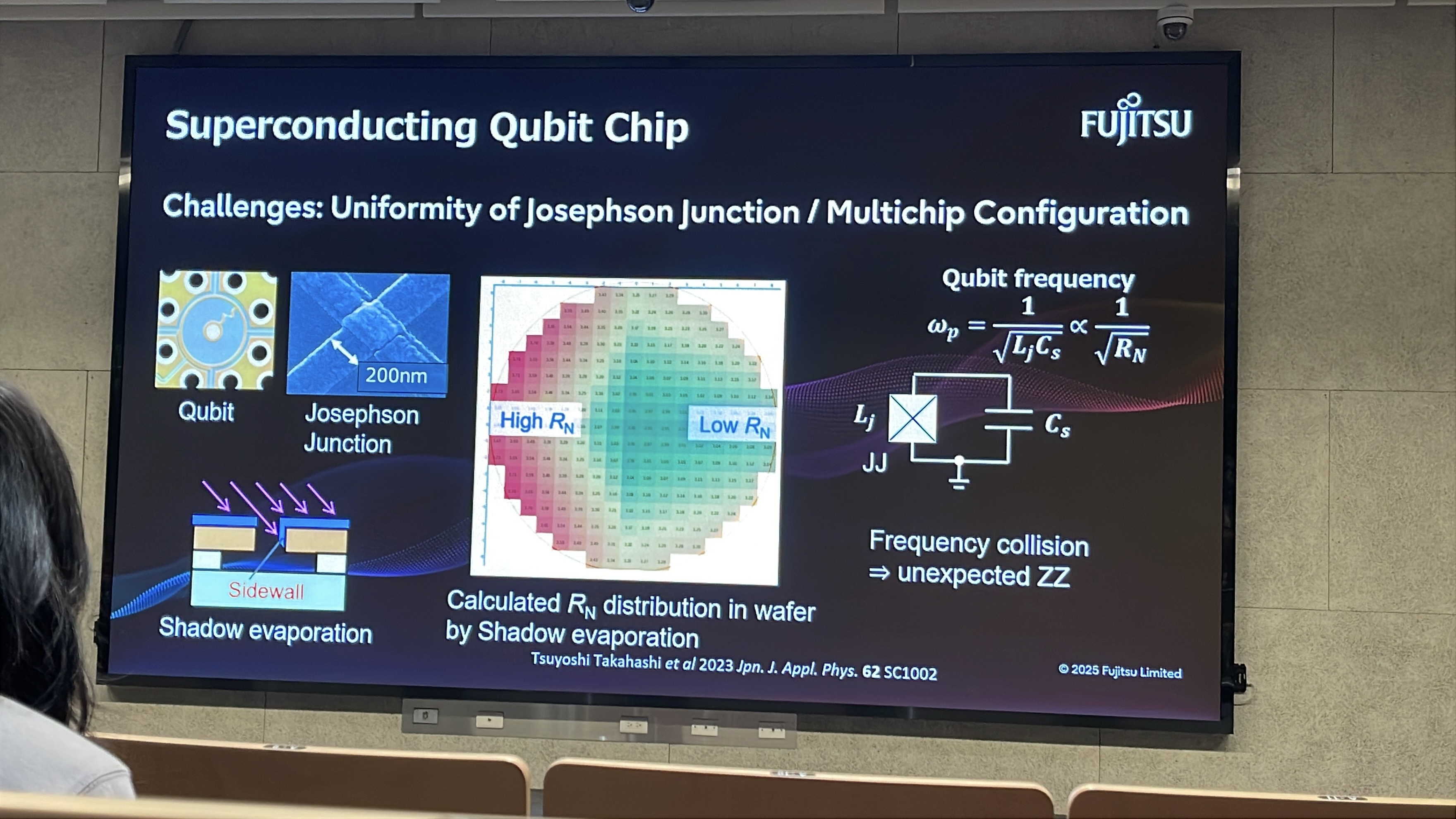

▲ 這張圖展示影子蒸鍍(Shadow Evaporation)在晶圓不同位置造成的接面幾何與正常態阻值差異,包含側壁沉積的影響。接面阻值與量子位元頻率相關,若頻率偏離設計,便可能出現頻率碰撞,增加非預期的ZZ交互作用。因此,製程一致性與後續頻率調整都很重要。

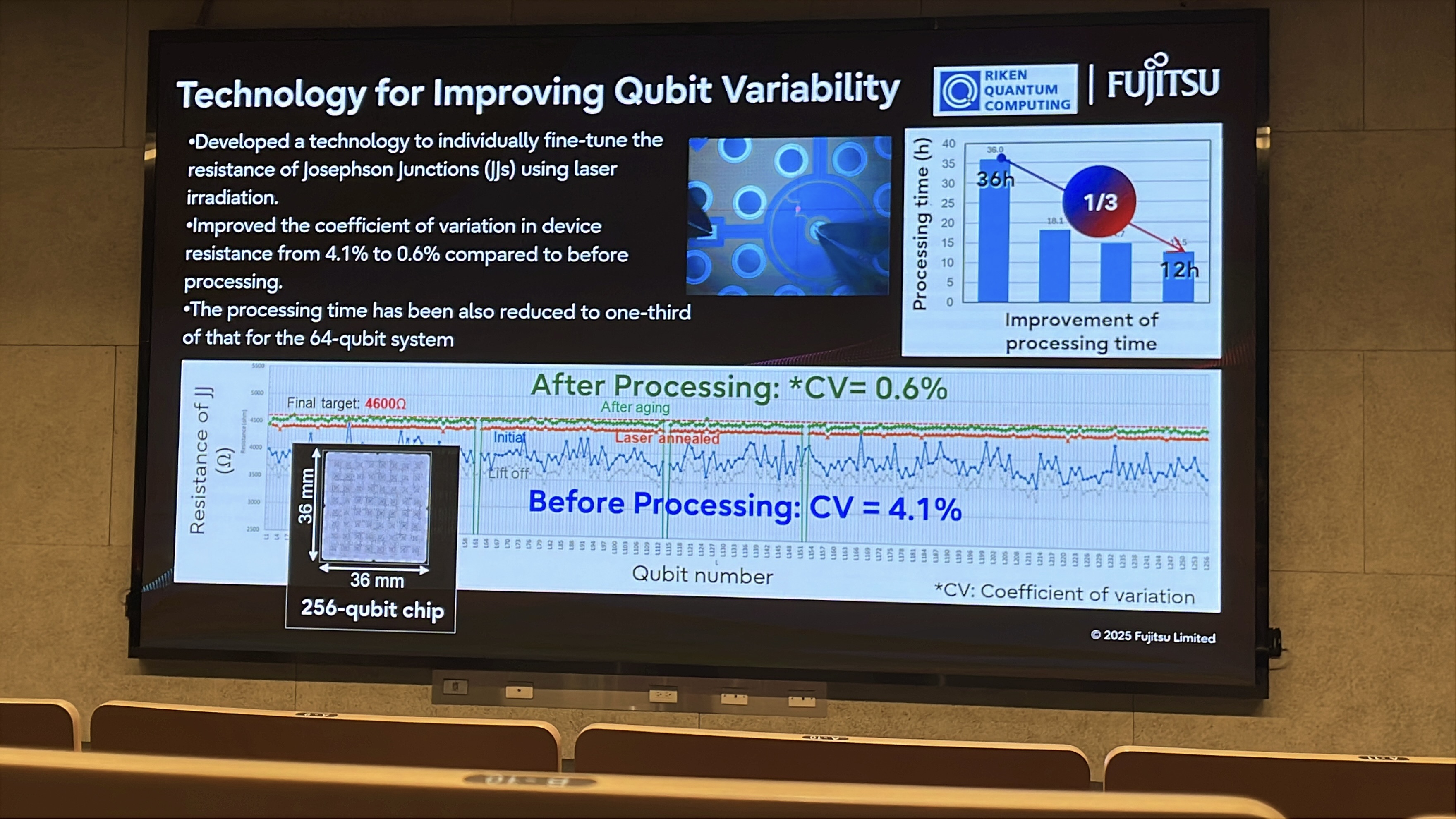

▲ RIKEN與Fujitsu透過雷射退火(Laser Annealing)調整約瑟夫森節的阻值。利用探針量測接面的室溫阻值,再以雷射局部加熱,使其接近目標值。投影片展示的阻值變異係數由4.1%降到0.6%;這是接面阻值的一致性指標,量子位元的頻率與閘表現仍需低溫量測驗證。

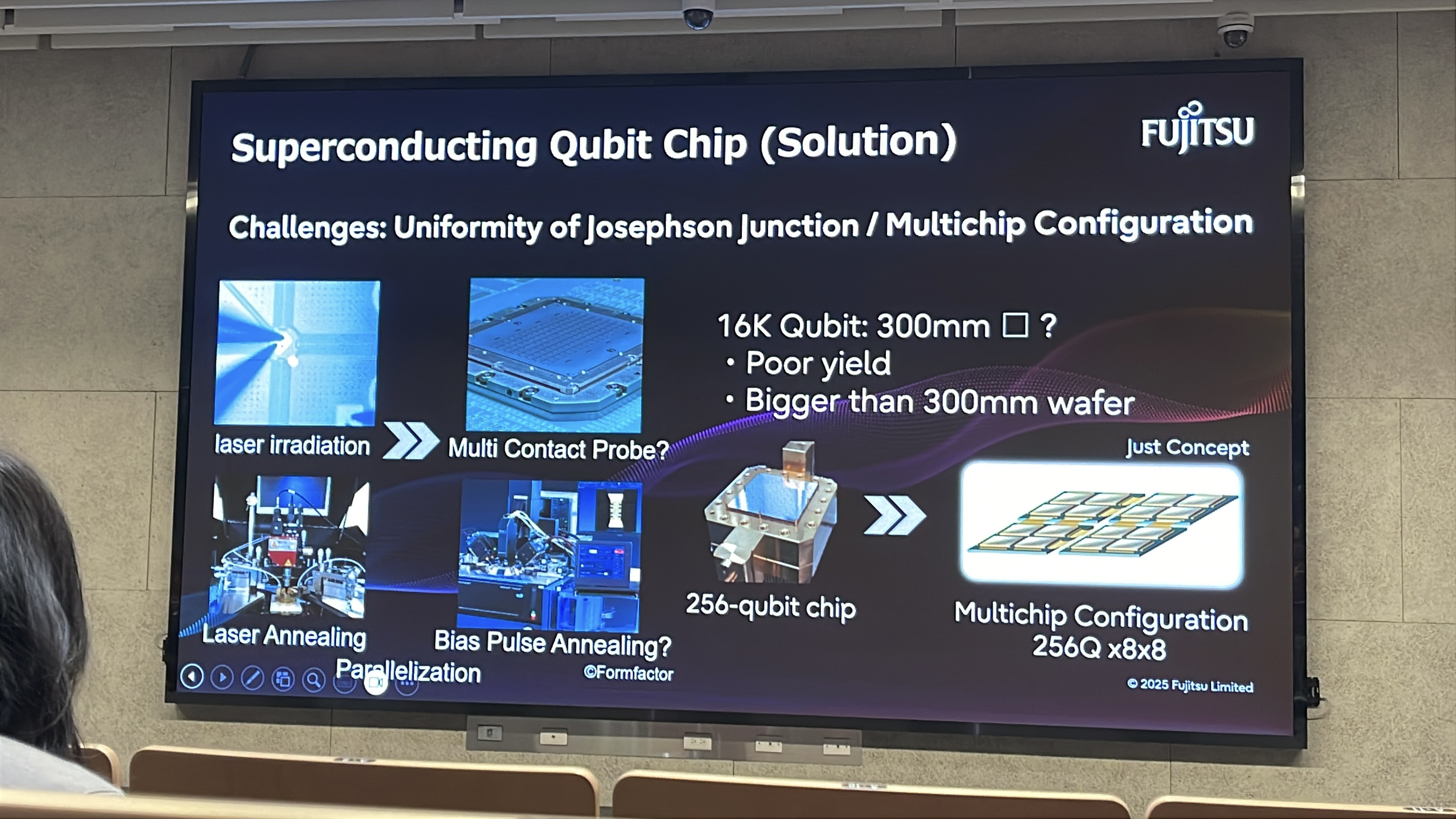

▲ 然而,在邁向更多量子位元的製程時,逐一量測、雷射對準加熱可能不是一個能快速擴展化的方式。 投影片提出多接點探針與偏壓脈衝退火(Bias Pulse Annealing)等平行化方向,兩者都仍以問號標示。重點是探索更有效率的接面調整方式,圖中尚未給出其實作細節或完成驗證的結果。

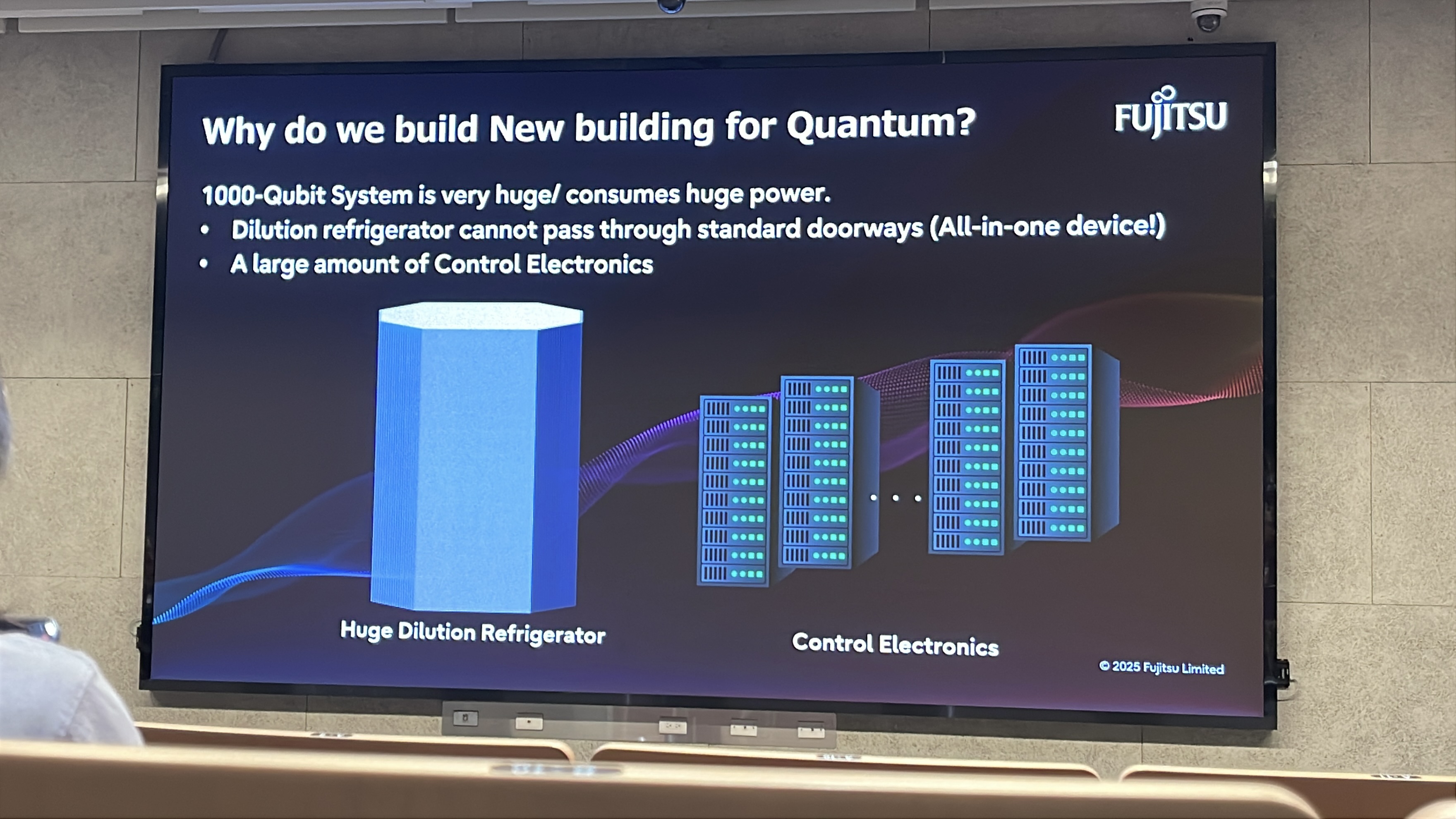

量子計算中心的基礎建設尺度

邁向「實用化」的量子計算,需要同時考慮演算法要多少邏輯量子位元、電路有多深,以及可以容忍多少失敗機率。物理量子位元與邏輯量子位元之間沒有固定的換算比例;使用的糾錯碼、硬體錯誤率、連接方式和目標邏輯錯誤率,都會改變所需資源。

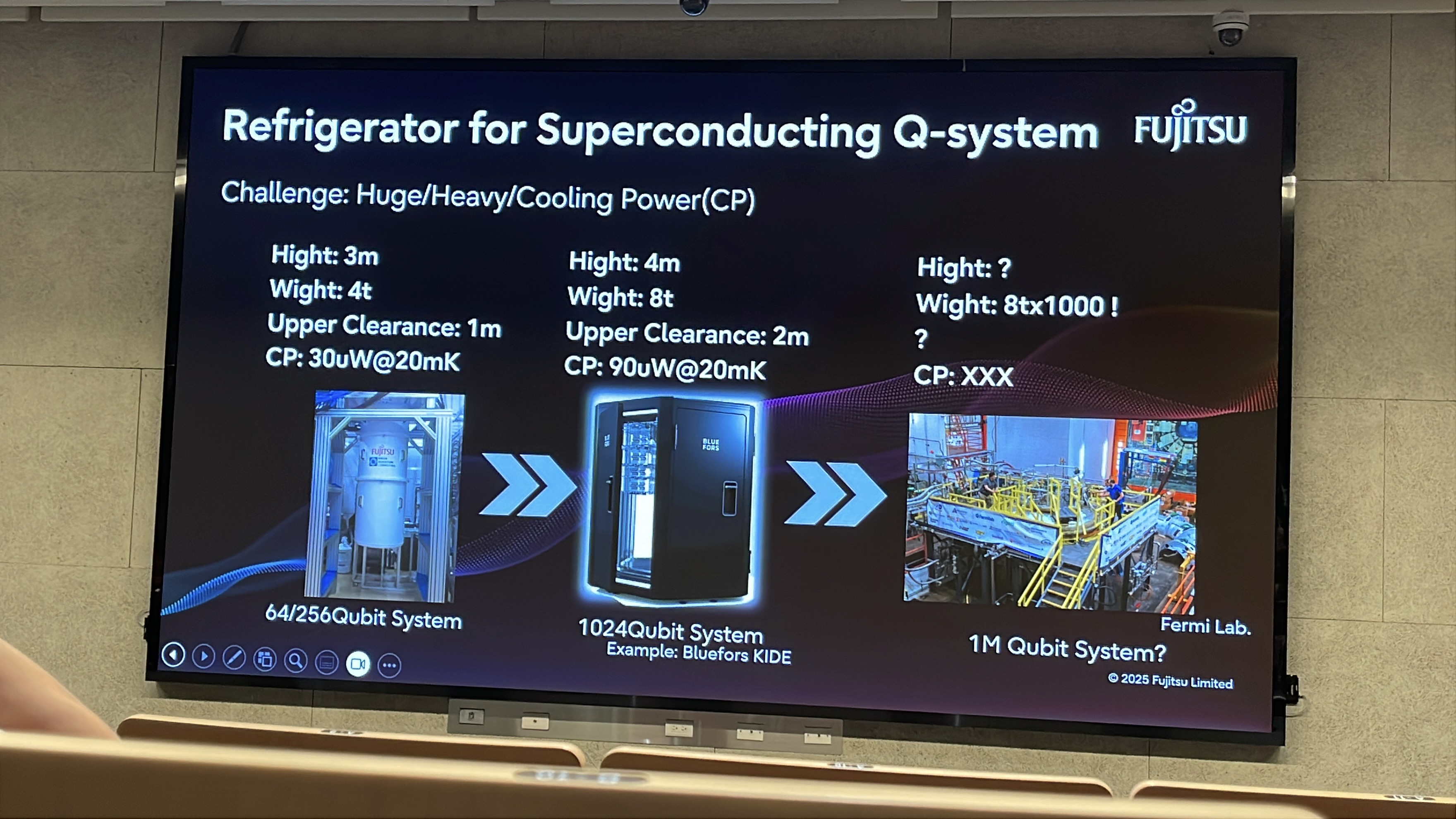

這場演講將 early-FTQC 的一萬到六萬物理量子位元,與更長期百萬量子位元級的系統需求並列。這些是特定架構與應用假設下的資源估算,不能解讀為跨過某個位元數就必然得到實用量子優勢。對於工程開發者,更直接的問題是:晶片擴大後,控制通道、冷端熱負載、接頭數與機櫃數是否仍然負擔得起?

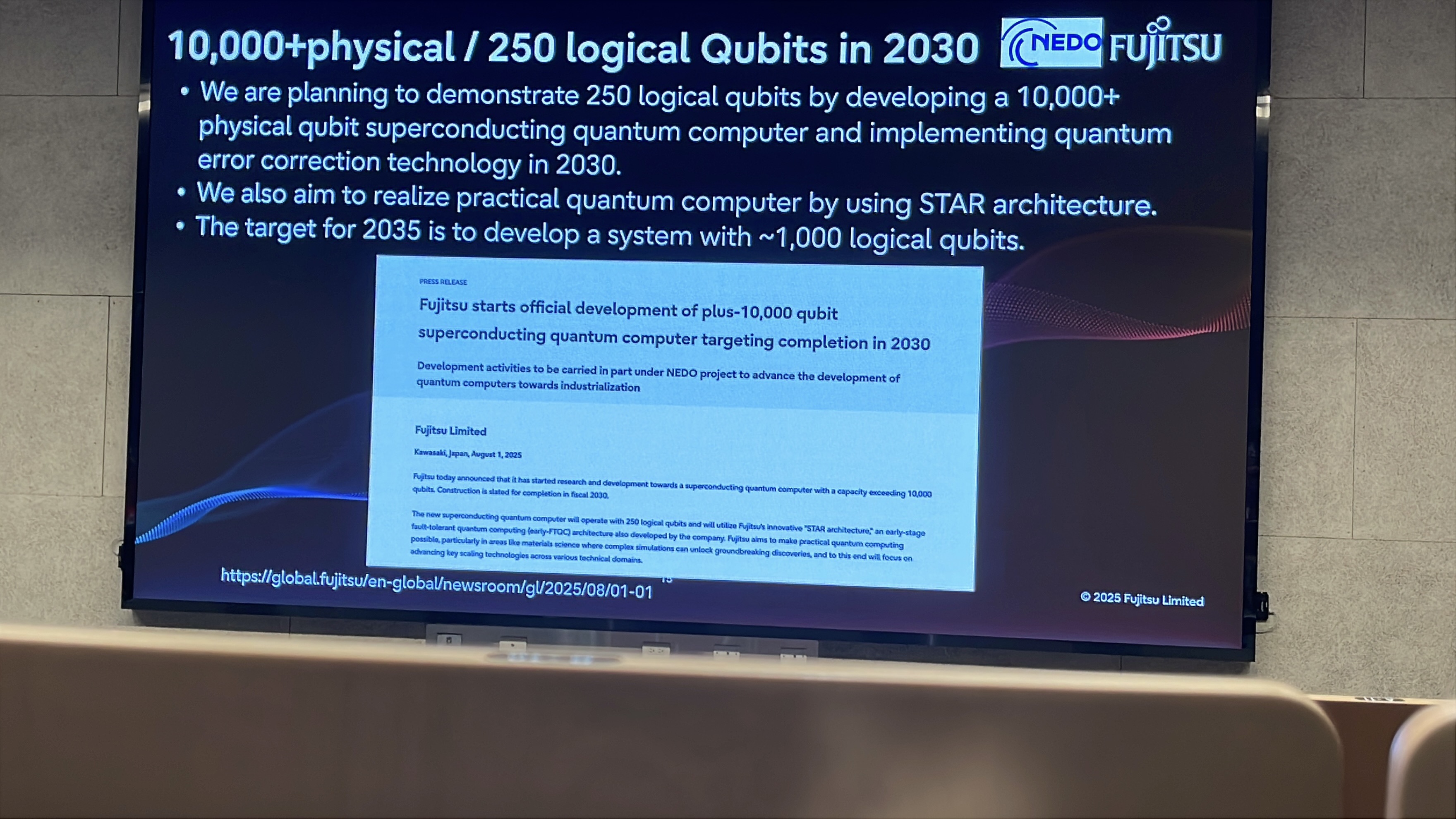

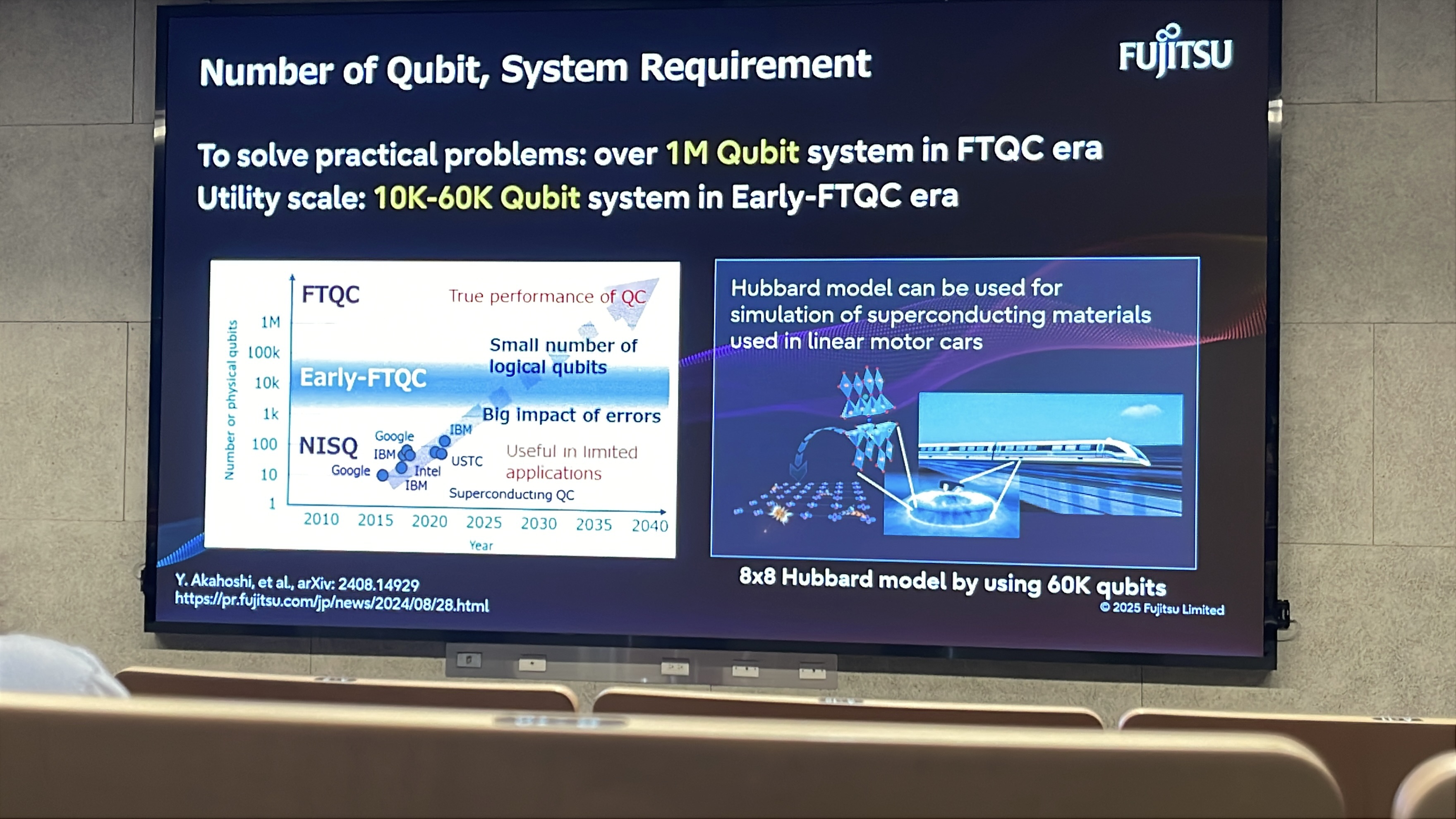

▲ FUJITSU說明Early-FTQC和實際FTQC所需要的量子位元。

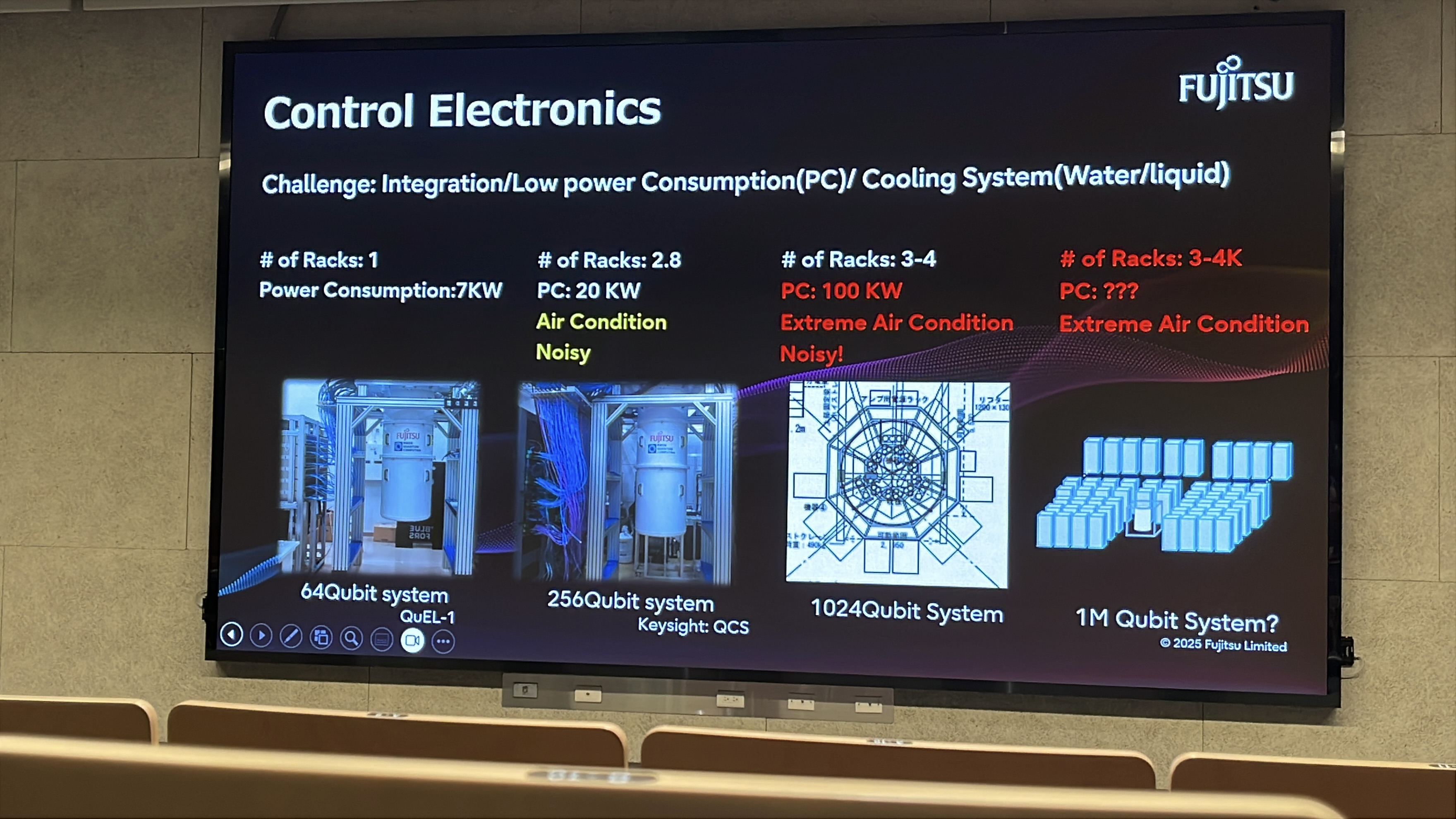

▲ 上圖的控制電子學比較,列出64量子位元系統約7 kW、256量子位元系統約20 kW,並以1024量子位元系統討論約100 kW的規模;百萬量子位元欄則仍標示問號,代表未解決的擴展挑戰。這些是演講投影片中的配置與推估,不能當作各平台通用的耗電規格。

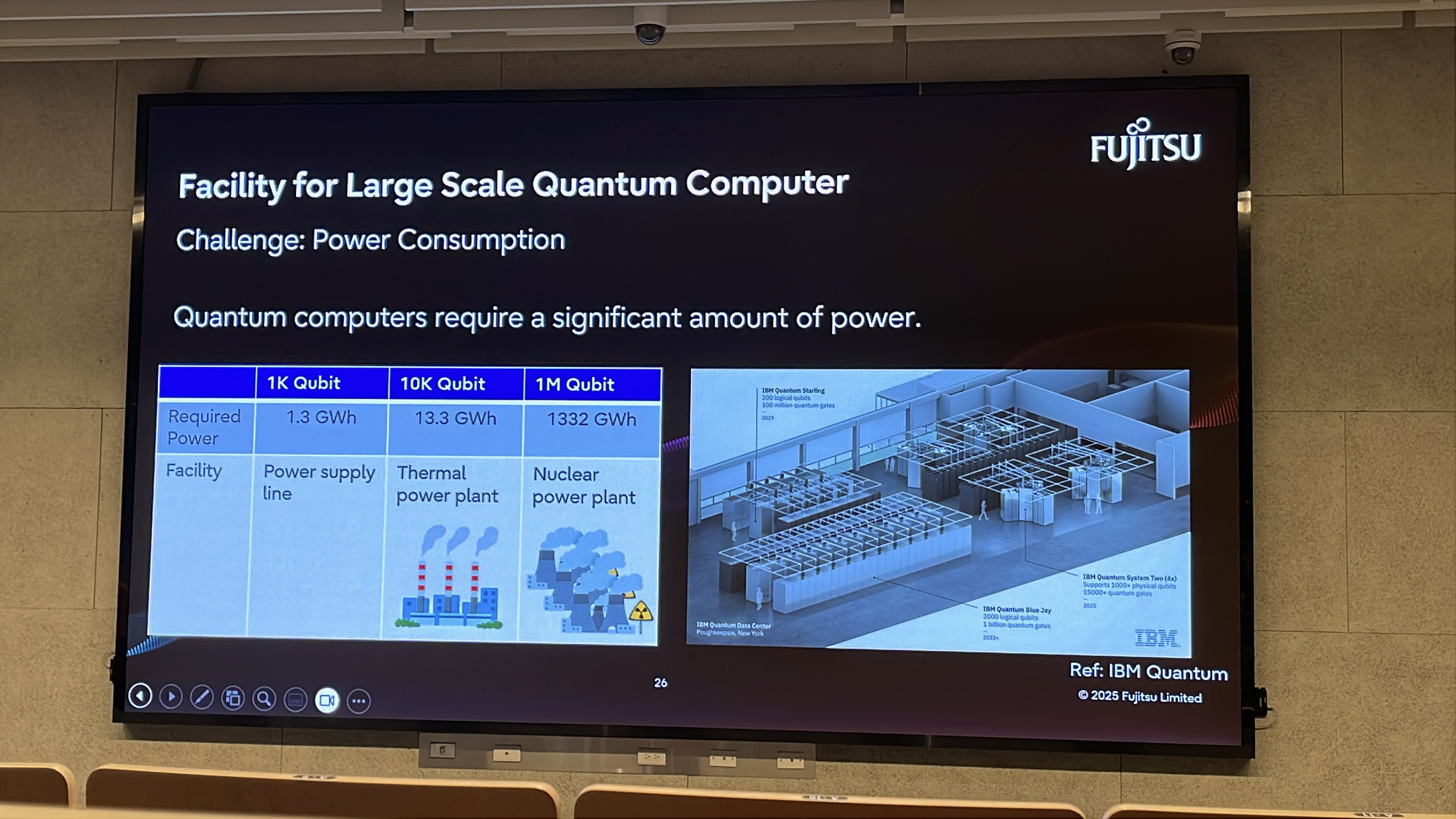

下圖雖把欄位寫成 Required Power,數字卻使用 GWh。GWh 是一段時間累積的「能量」,GW 才是「功率」;照片未交代累積時間,因此不能據此換算成需要幾座核電廠。這張圖適合用來理解基礎建設的重要性,若要做電力規劃,還必須知道運轉時間、設備利用率與冷卻系統的計算範圍。

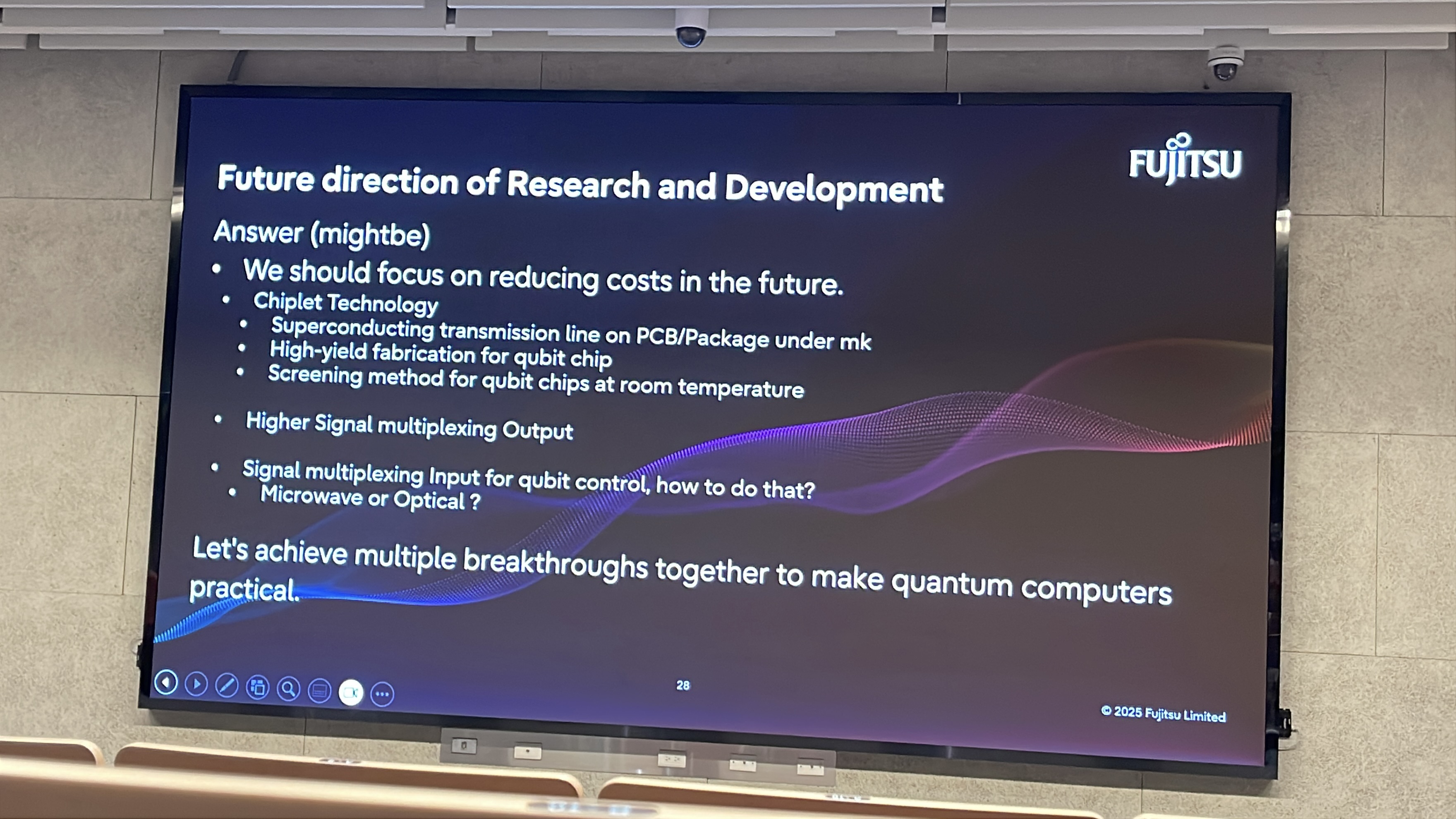

▲ 由於上述推估量子超算中心的規模極其巨大,FUJITSU便提出一些開放問題,相關的基建要如何達成?由誰協助?以及如何降低相關的成本來增加可實踐性。



從硬體擴展回到校正與維運

這場課程將前幾篇的控制系統、晶片製程與校正問題連在一起。製程變異會使不同量子位元的頻率和閘參數不同;增加位元數之後,除了控制電子學的數量,還需要處理更多耦合關係、頻率碰撞和校正資料。若系統必須長時間停機調整,晶片位元數再多也不容易形成穩定可用的運算資源。

因此,低功耗控制、高密度封裝、可維護的低溫接線與自動校正,都是容錯量子計算的工程前提。接下來的 QC Test、QC Fab,以及 量子位元校正專文,會從測試、製造與參數量測的角度繼續說明。

資料:2026年2月6日 Workshop 現場投影片;本文保留課程當時的技術背景。補充查核:RIKEN/Fujitsu 256-qubit 系統公告(2025)、STAR 架構原始論文。路線圖與資源需求屬於目標或估算。
